Použitie ventilu
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom je voda, vodná para, vzduch, neagresívne kvapaliny a plyny.
- použitie v súlade s STN 13 0010
PN 16 (1,60 MPa) pri teplotách do 120°C | 1,28 MPa pri teplotách do 200°C | 0,96 MPa pri teplotách do 300°C |
Pripojenie ventilu
- na vstupnej a výstupnej strane má ventil pripojovacie príruby
Materiál ventilu
- teleso, strmeň a upchávkové veko sú zo šedej liatiny,
- kužeľka do DN 100, vreteno a sedlo sú z nerezovej ocele,
- kuželka do DN 125 je z uhlíkovej ocele – tesniace plochy sú nerezové,
- tesnenie v upchávkovom priestore je dané pretekajúcim médiom.
Ventil – technický popis
- prietok je otváraný alebo zatváraný v sedle ventila kužeľkou,
- vnútorný obtok u DN 200 vytvára tlakový spádu pred a za ventilom,
- aby bolo možné ventil naplno otvoriť vreteno má vnútorný závit.

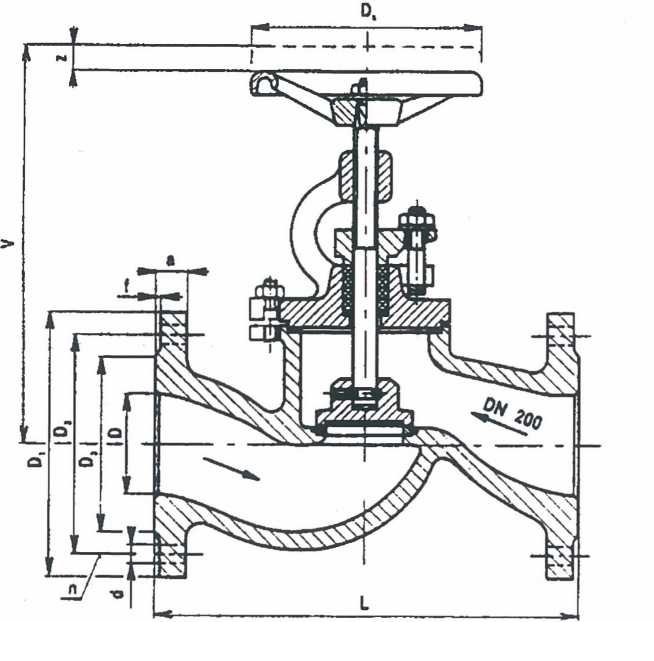

Ventil priamy, uzatvárací – rozmery
DN | D | L | V | D1 | D2 | D3 | Dk | f | a | d | n | z | kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15 | 15 | 130 | 210 | 95 | 65 | 47 | 125 | 2 | 14 | 14 | 4 | 16 | 3.8 |
25 | 25 | 160 | 210 | 115 | 85 | 68 | 125 | 2 | 16 | 14 | 4 | 16 | 5 |
40 | 40 | 200 | 245 | 150 | 110 | 88 | 160 | 3 | 18 | 18 | 4 | 16 | 9.7 |
50 | 50 | 230 | 255 | 165 | 125 | 102 | 160 | 3 | 20 | 18 | 4 | 18 | 11.7 |
65 | 70 | 290 | 310 | 185 | 145 | 122 | 200 | 3 | 20 | 18 | 4 | 24 | 20 |
80 | 80 | 310 | 325 | 200 | 160 | 133 | 200 | 3 | 22 | 18 | 8 | 30 | 24 |
100 | 100 | 350 | 385 | 220 | 180 | 158 | 250 | 3 | 24 | 18 | 8 | 38 | 41 |
125 | 125 | 400 | 435 | 250 | 210 | 184 | 250 | 3 | 26 | 18 | 8 | 45 | 54 |
150 | 150 | 480 | 475 | 285 | 240 | 212 | 315 | 3 | 26 | 22 | 8 | 50 | 86 |
200 | 200 | 600 | 620 | 340 | 295 | 268 | 400 | 3 | 30 | 22 | 12 | 76 | 167 |
