Ventil spätný nátrubkový

zo sivej liatiny, nátrubkový, Z 10 137 – 616

Použitie spätného ventilu:

  • ventil sa používa ako samočinný spätný uzáver,
  • nie je možné zaručiť tesnosť spätného ventilu,
  • v prípade požiadavky na tesnosť je nutné zaradiť do potrubia ventil uzatvárací,
  • prevádzkovým médiom môžu byť neagresívne kvapaliny, pary a plyny.

Pre tlaky do PN 16 a teploty do 250°C podľa STN 13 0010

  • 1,60 MPa pre teploty do 120°C
  • 1,44 MPa pre teploty do 150°C
  • 1,28 MPa pre teploty do 200°C
  • 1,12 MPa pre teploty do 250°C

Pripojenie spätného ventilu:

  • ventil má na vstupe a výstupe valcovaný závit podľa STN 01 4033.

Materiál spätného ventilu

  • teleso a veko sú zo sivej liatiny,
  • kužeľka do DN 32 je z nerezovej ocele,
  • kuželka od DN 40 je zo sivej liatiny s tesniacou plochou z nerezu.

Ventil spätný nátrubkový

Technický popis ventilu

  • kužeľka je vedená vo veku ventila,
  • pre použitie vo vzduchovom potrubí sa dodáva špeciálne zabrúsený ventil.

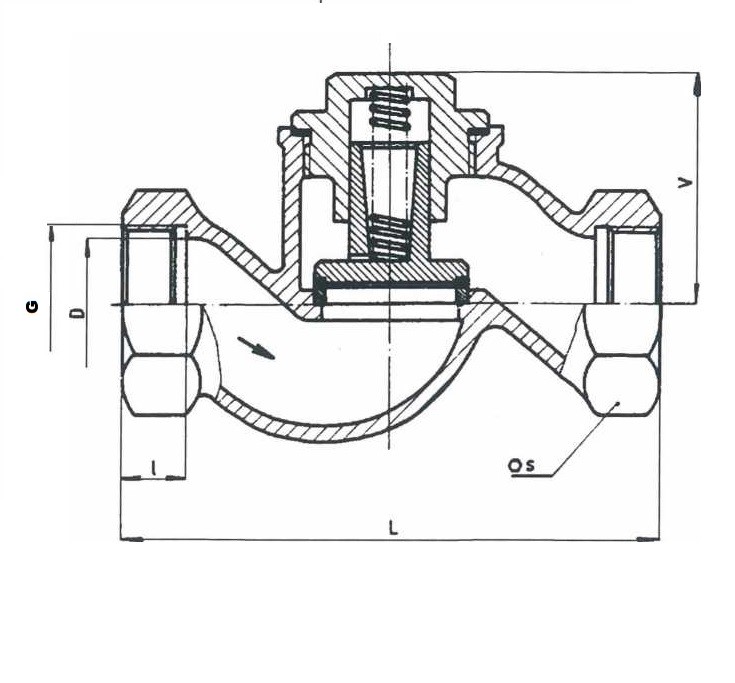

Spätný ventil – rozmery

DNDLVGISkg
101085553/8"12270.5
151590551/2"14300.65
(20)20
100553/4"16360.75
2525120651"18461.15
(32)32140801 1/4"20551.85
4040170801 1/2"22602.5
5050200902"24753.9
