Ventil na radiátor, použitie:
- na zaisteniu tlakových nádob a tlakových zariadení proti prekročeniu stanoveného tlaku,
- prevádzkovým médiom môže byť voda, vodná para, vzduch, neagresívne kvapaliny a plyny,
- použitie do PN 16 a pre teploty do 200°C podľa STN 13 0010,
- rozsah nastaviteľných otváracích pretlakov je od 0,1 MPa do 1,6 MPa.
Pripojenie poistného ventilu:
- nátrubkové,
- rozmery uvádzame v tabuľke, nižšie.
Materiál poistné ventilu
- teleso a kryty sú zo sivej liatiny,
- kužeľka a sedlo z nerezovej ocele,
- pružina je z konštrukčnej ušľachtilej ocele.
Technický popis ventilu
Kužeľka je do sedla pritláčaná ihlou a silou pružiny, ktorú je možné meniť regulačným závitom. Na hornej časti je ventil vybavený mčným nadvihovacím zariadením, ktorým sa je možné v priebehu prevádzky presvedčiť o správnej funkcii ventila. Teleso má na vstupnej časti závitový čap s metrickým závitom, na výstupnej časti závitový nátrubok s trubkovým závitom. Vstup a výstup sú opatrené vymeniteľnými nátrubkami.

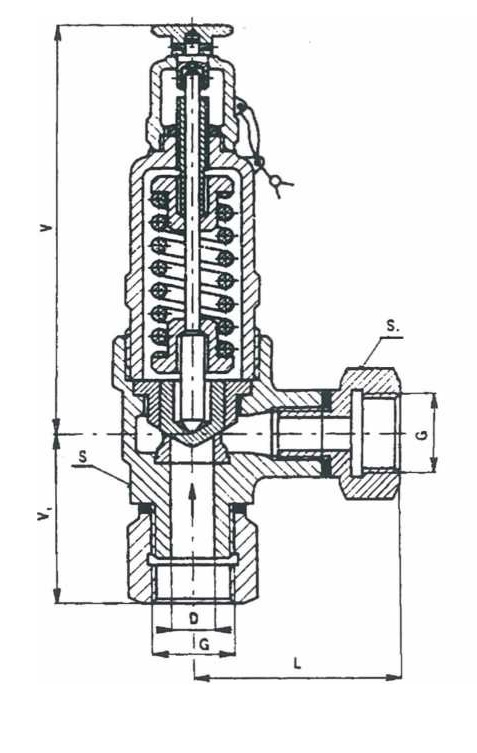

Poistný ventil – rozmery
| G | DN | V | L1 | L | S | s1 | kg |
|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 155 | 60 | 43 | 36 | - | 1.6 |
| 3/4" | 15 | 155 | 60 | 70 | 36 | 32 | 1.7 |
| 1" | 25 | 185 | 73 | 60 | 55 | - | 3.1 |
| 1 1/4" | 25 | 185 | 76 | 94 | 55 | 50 | 3.6 |
| 1 1/2" | 25 | 185 | 78 | 100 | 60 | 60 | 3.7 |
Poistný ventil – priepustnosť a otvárací tlak pre VODU (20°C)
| Otvárací pretlak, MPa | ||||||||||||||||
| DN | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 |
| Priepustnosť, kg / hod | ||||||||||||||||
| 15 | 8.9 | 12.6 | 15.4 | 17.8 | 19.9 | 21.8 | 23.6 | 25.2 | 26.7 | 28.2 | 29.5 | 30.9 | 32.1 | 33.3 | 34.5 | 35.6 |
| 25 | 173.4 | 245.3 | 300.4 | 346.9 | 387.8 | 424.8 | 458.9 | 490.6 | 520.3 | 548.5 | 575.3 | 600.8 | 625.4 | 649 | 671.8 | 693.8 |
Poistný ventil – priepustnosť a otvárací tlak pre VZDUCH (20°C)
| Otvárací pretlak, MPa | ||||||||||||||||
| DN | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | U | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 |
| Priepustnosť, kg/hod | ||||||||||||||||
| 15 | 0.59 | 0.89 | 1.19 | 1.49 | 1.79 | 2.09 | 2.39 | 2.69 | 2.99 | 3.29 | 3.59 | 3.89 | 4.19 | 4.49 | 4.79 | 5.09 |
| 25 | 24.7 | 37.2 | 49.8 | 62.3 | 74.8 | 87.3 | 99.8 | 112.3 | 124.8 | 137.3 | 149.8 | 162.3 | 174.8 | 187.4 | 199.9 | 212.4 |
