Ventil odvodňovací, použitie
- je uzatvárací orgán pre odvádzanie kondenzátu z odvodňovača plynu,
- s ručným ovládaním pre PN 40 a teploty od -10 °C do 40°C
- pri osobitnom prevedení je možné použitie od -50°C,
- ventil otvára a zatvára prietok kondenzátu z odvodňovača plynu,
- pre vypúšťanie alebo odčerpanie sa využíva výstupný závit a hadica,
- ventil sa používa podľa platných noriem a predpisov.
Odvodňovací ventil pripojenie
- vstupná príruba PN 40 je podľa STN 13 1060 a STN 13 1061 s drážkou,
- vstupný otvor so závitom G 1″ podľa STN 01 4033 dĺžky 22 mm,
- výstupný otvor má závit G 1″ dĺžky 20 mm.
Odvodňovací ventil montáž
- na odvodňovač je potrebné naskrutkovať rúru do otvoru v prírube ventilu,
- dĺžka, akosť a prevedenie rúry určuje STN 38 6410,
- os zátky a otvoru na prírube musí byť vo zvislej rovine,
- prívodné potrubie a ventil musia byť zbavené nečistôt a konzervantov.

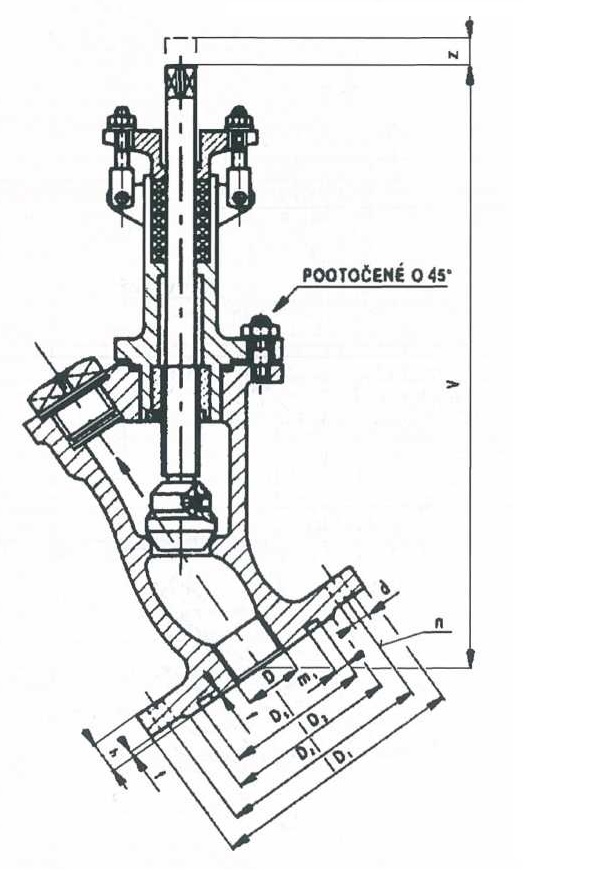

Ventil odvodňovací – rozmery
| DN | D | D1 | D2 | DЗ | D5 | V | a | f | d | n | m1 | z | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | G 1" | 145 | 110 | 88 | 76 | 310 | 18 | 3 | 18 | 4 | 8 | 37 | 8 |
