Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- pre neagresívne média, vzduch, voda, para alebo plyny.
- médiom môžu byť aj : olej, mydlové roztoky, terpentín, škrob, dusík, argón a pod.
Pre tlaky do PN 10 a teploty do 150°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin, veko sú zo sivej liatiny,
- vreteno je z nerezovej ocele 17 022.6,
- tesniace plochy sú z mosadze,
- tesniace plochy pre suché plyny a soľanku sú liatinové.
Technický popis šupátka
- posúvač je vybavený závitom vo vnútri komory,
- pri prevádzke sa v matici otáča vreteno, ktoré unáša pevný klin.

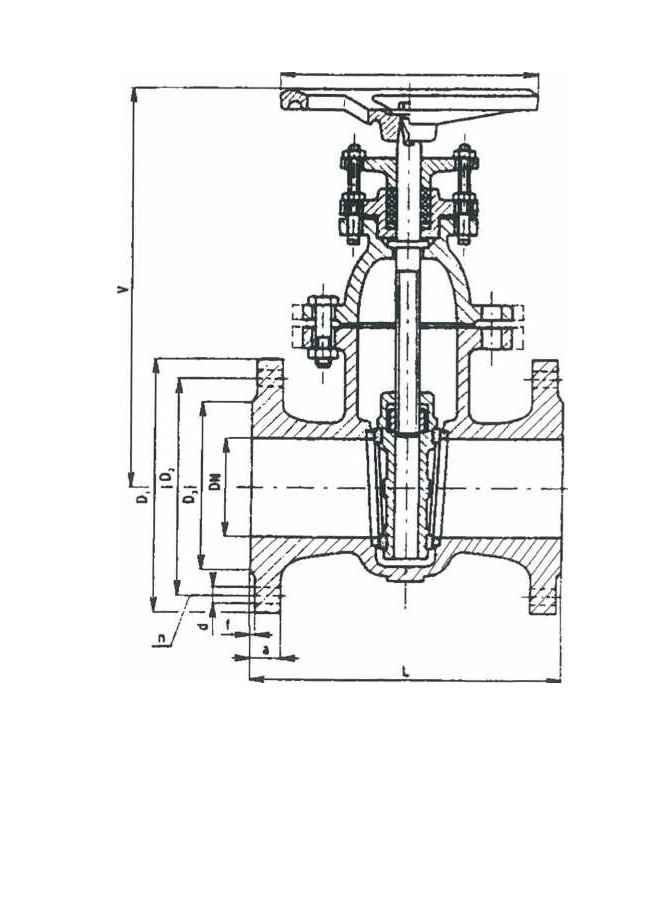

Rozmery šupátka
| DN | L | V | Dk | Dl | D2 | D3 | f | a | d | S | n | kti |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 170 | 260 | 160 | 150 | 110 | 88 | 3 | 18 | 18 | 12.3 | 4 | 13 |
| 50 | 180 | 280 | 160 | 165 | 125 | 102 | 3 | 20 | 18 | 12.3 | 4 | 15 |
| 65 | 200 | 290 | 160 | 185 | 145 | 122 | 3 | 20 | 18 | 12.3 | 4 | 20 |
| 80 | 210 | 345 | 200 | 200 | 160 | 138 | 3 | 22 | 18 | 15.4 | 4 | 30 |
| 100 | 230 | 410 | 250 | 220 | 180 | 158 | 3 | 22 | 18 | 18.4 | 8 | 41 |
| 125 | 255 | 450 | 250 | 250 | 210 | 188 | 3 | 24 | 18 | 18.4 | 8 | 60 |
| 150 | 280 | 490 | 250 | 285 | 240 | 212 | 3 | 24 | 22 | 18.4 | 8 | 72 |
| 200 | 330 | 590 | 320 | 340 | 295 | 268 | 3 | 26 | 22 | 21.4 | 8 | 123 |
| 250 | 450 | 680 | 400 | 395 | 350 | 320 | 3 | 26 | 22 | 24.4 | 12 | 187 |
| 300 | 500 | 805 | 450 | 445 | 400 | 370 | 4 | 28 | 22 | 27.5 | 12 | 254 |
