Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť neagresívne kvapaliny, voda, olej, vzduch, pohonné hmoty.
Pre tlaky do PN 16 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1160 a STN 13 1061.
Materiál šupátka
- teleso, klin a veko sú z uhlíkovej oceľoliatiny,
- vreteno a tesniace plochy telesa sú z nerezu.
Technický popis šupátka
- posúvač je strmeňový s pevným klinom,
- pri DN 200 a DN 250, a pracovný pretlak vyšší ako 1,0 MPa sa používa posúvač s obtokom.

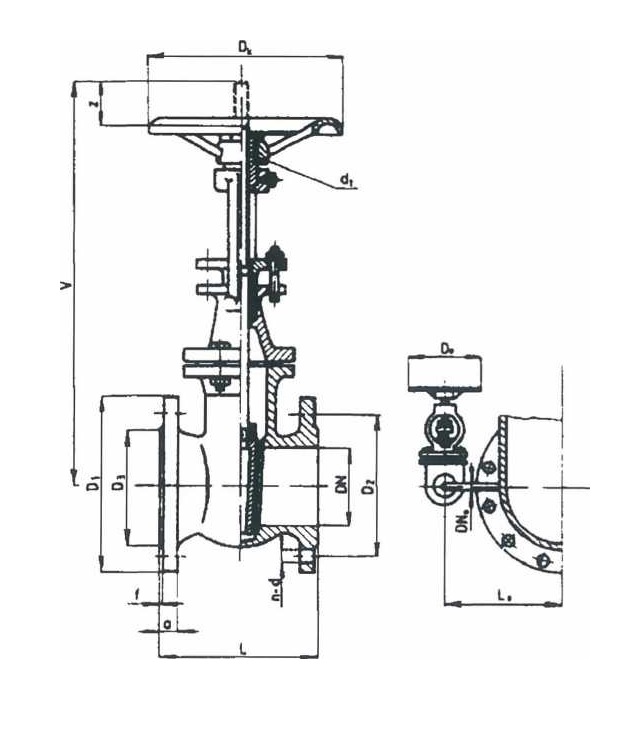

Rozmery šupátka
| DN | L | V | Z | Dk | D1 | D2 | D3 | f | a | d | n | d1 | DN0 | L0 | D0 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 170 | 335 | 60 | 160 | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 30 | — | — | — | 14.5 |
| 50 | 180 | 355 | 70 | 160 | 165 | 125 | 102 | 3 | 18 | 18 | 4 | 30 | — | — | — | 17.5 |
| 65 | 200 | 440 | 90 | 200 | 185 | 145 | 122 | 3 | 18 | 18 | 4 | 36 | — | — | — | 24 |
| 80 | 210 | 480 | 100 | 200 | 200 | 160 | 138 | 3 | 20 | 18 | 4 | 36 | — | — | — | 28 |
| 100 | 230 | 585 | 115 | 250 | 220 | 180 | 158 | 3 | 20 | 18 | 8 | 40 | — | — | — | 40 |
| (125) | 255 | 660 | 140 | 250 | 250 | 210 | 188 | 3 | 22 | 18 | 8 | 40 | — | — | — | 59 |
| 150 | 280 | 770 | 170 | 320 | 285 | 240 | 212 | 3 | 22 | 22 | 8 | 45 | — | — | — | 73 |
| 200 | 330 | 970 | 220 | 400 | 340 | 395 | 268 | 3 | 24 | 22 | 12 | 52 | 25 | 335 | 160 | 133 |
| 250 | 450 | 1190 | 290 | 450 | 405 | 355 | 320 | 3 | 26 | 26 | 12 | 60 | 25 | 385 | 160 | 214 |
