PN – menovitý tlak, DN – menovitý priemer a označenie armatúr.
| PN | ° C | DN | Označenie | Poznámka |
|---|---|---|---|---|
| 16 | do 200 | 15 20 25 32 40 50 65 80 100 125 150 | D71 118-616 | |
| 16 | do 350 | 15 20 25 32 40 50 65 80 100 | D71 118-016 | |
| 40 | do 400 | 15 20 25 32 40 50 65 80 100 125 150 200 | D71 118-540 | |
| 25 | do 70 | 25 | C26 601-525 | závitové pripojenie |
Filtre použitie
Filter je armatúra, cez ktorú prechádza médium za účelom čistenia, filtrovania alebo oddelenia pevných látok. Filtre zadržiavajú všetky zvyšky, ako sú napríklad okuje, hrdza, spojovacie hmoty a časti zvarov v potrubí, chránia zariadenia a procesy pred škodlivými účinkami, čím znižujú potrebu prestojov a údržbu.
Používanie správne zvolených filtrov na správnych miestach (zvyčajne proti prúdu) je nevyhnutnosťou na ochranu drahého a kritického zariadenia po prúde, ako sú čerpadlá, prietokomery, lapače pary, regulačné ventily atď.
Poloha ramena, filtračnej vložky

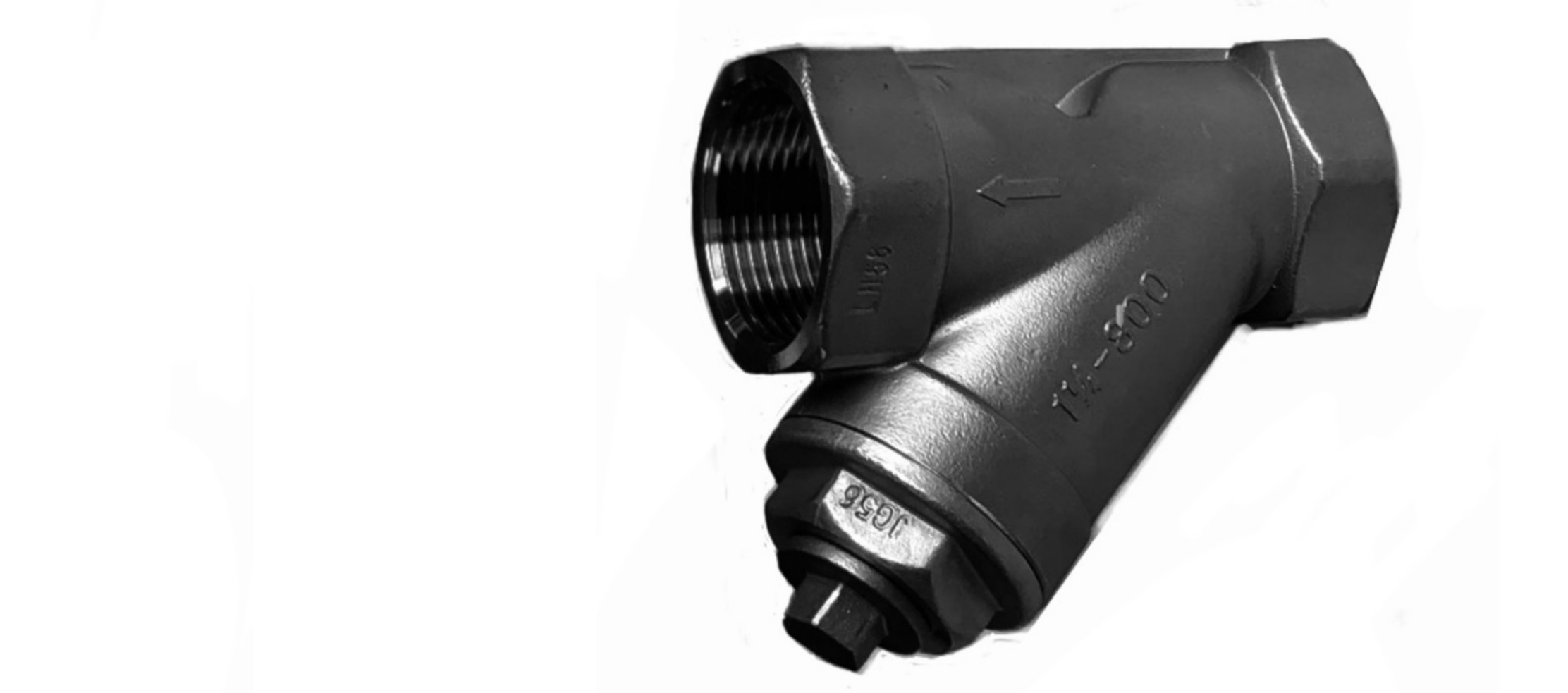

Filter má filtračné rameno pripojené k hlavnému potrubiu v diagonálnom uhle, čo dáva filtru tvar „y“. Tento typ filtra sa bežne používa pre vysokotlakové potrubia pary, kvapalín alebo plynov, ale je ich možné použiť v prítomnosti vákua alebo v sacom potrubí.
Filtre majú zvyčajne nižšiu kapacitu zachytávania nečistôt ako sacie koše, čo znamená, že vyžadujú častejšie čistenie. V parných systémoch to zvyčajne nie je problém, s výnimkou prípadov, keď je prítomná vysoká úroveň hrdze, alebo bezprostredne po spustení systému do prevádzky, keď hrozí zavedenie veľké množstvo odpadu.
Orientácia filtra
Filter je možné nainštalovať v horizontálnej alebo vertikálnej polohe (prúdenie nadol), pričom vymeniteľná vložka má smerovať nadol. Tak je zaistené zhromažďovanie tuhého materiálu vo vložke v najnižšom bode.
V horizontálnych parných alebo plynových potrubiach by mal byť filter nainštalovaný tak, aby zberná vložka bola v horizontálnej rovine. Tým sa zabráni hromadeniu vody vo vložke, a zamedzí sa vzniku erózie a vplyvom prenosu tepla.
V kvapalných systémoch by mala vložka smerovať zvisle nadol. Tak sa zaistí, že odstránené tuhé častice nie sú za podmienok nízkeho prietoku vťahované späť do potrubia.
Aj keď je vodorovná inštalácia filtra vhodnejšia, nie je to vždy možné. Inštalácia do zvislých vedení je možná a to pri smere prietoku smerom nadol. V takýchto prípadoch je tuhý odpad prirodzene nasmerovaný do vložky filtra.
