Затворні клапани для води, газу та технічних рідин

Затворні клапани

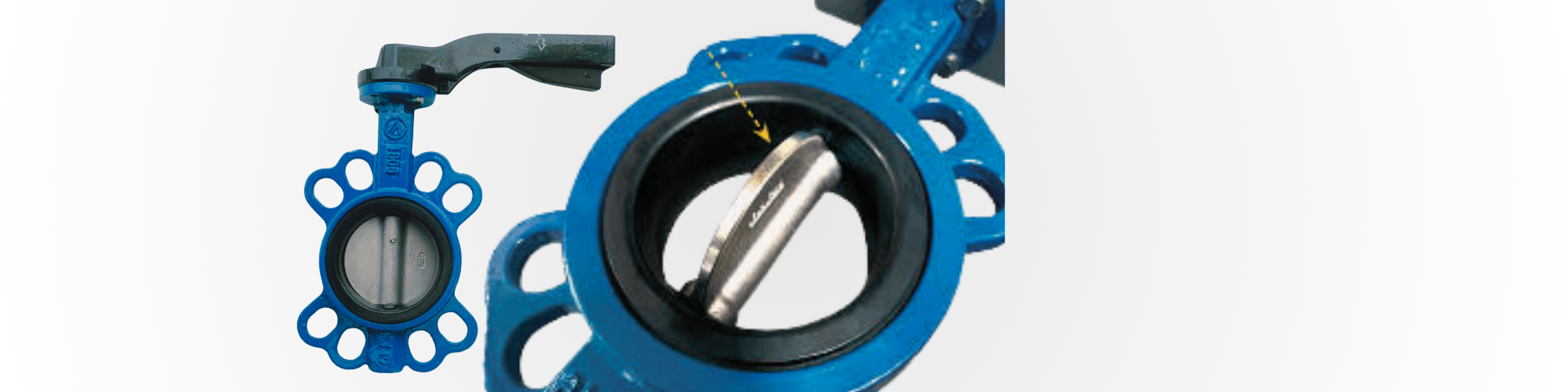

Затворні клапани (Клапки)

Затворні клапани, також відомі як дискові або поворотні клапани, широко використовуються в промислових і комунальних системах для зупинки, запуску та регулювання потоку рідини або газу. Їхня конструкція базується на дисковому запірному елементі, який обертається навколо своєї осі.

Коли диск розташований паралельно до потоку, клапан повністю відкритий, а при повороті на 90° — повністю закритий. Завдяки простоті цієї дії затворні клапани забезпечують швидке перемикання та мінімальний механічний знос.

Для великих діаметрів трубопроводів затворні клапани часто оснащуються редуктором, що включає ручне колесо та зубчасту передачу. Така система полегшує управління великим запірним елементом, хоча і знижує швидкість відкривання/закривання.

Spätné klapky

PN – menovitý tlak, DN – menovitý priemer a označenie armatúr.

PN	°C	DN	Označenie	Pripojenie
10	do 80	40 50 65 80 100 125 150 200 250	L60 117-910	prírubové
10	do 200	300 350 400 500 600	L10 117-610	prírubové
16	do 400	40 50 65 80 100 125 150 200 250 300 350 400 500 600	L10(11) 117-516	prírubové
16	do 400	40 50 65 80 100 125 150 200 250	L10 117-016	prírubové
25	do 400(550)	150 200 250 300 350 400 500	L10 117-525(225)	prírubové
40	do 120	40 50 65 80 100 125	L01 107-440	medziprírubové
40	do 400(550)	40 50 65 80 100 125 150 200 250 300 350 400 500	L10 117-540(240)	prírubové
64	do 400(550)	50 65 80 100 125 150 200 250 300 350 400	L10 117-564(264)	prírubové
100	do 400(550)	40 50 65 80 100 125 150 200 250 300	L10 117-5100(2100)	prírubové

Klapky uzatváracie a regulačné

PN – menovitý tlak, DN – menovitý priemer a označenie armatúr.

PN	° C	DN	Označenie	Pripojenie	Pohon
6	do 120	700 800 1000 1200	L32.1 102-606	medziprírubové	servo-motor
6	do 120	700 800 1000 1200	L32.1 112-606	prírubové	elekrický
10	do 120	200 250 300 350 400 500 600 700 800 1000 1200	L32.11 102-610	medziprírubové	servo-motor
10	do 120	200 250 300 350 400 400 500 600	L32.11 112-610	prírubové	elekrický
10	do 200	200 250 300 350 400 450 500 600	L32.1 102-610	medziprírubové	elekrický
10	do 200	200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400	L32.1 112-610	prírubové	elekrický
16	do 120	50 65 80 100 125 150 200	L32 171-616	medziprírubové	elekt/pneum
16	do 100	50 65 80 100 125 150	L32 176-616	medziprírubové
16	do 200	200 250 300 350 400 450 500 600	L32.1 102-616	medziprírubové	elekrický
16	do 200	200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400	L32.1 112-616	prírubové	elekrický
16	do 200	200 250 300 350 400 450 500 600	L32.1 102-516	medziprírubové	servo-motor
16	do 200	200 250 300 350 400 400 500 600 700 800 1000	L32.1 112-516	prírubové	elekrický

Klapky koncové

PN – menovitý tlak, DN – menovitý priemer a označenie armatúr.

PN	°C	DN	Označenie	Pripojenie
1	do 40	100 150 200 250 300	L55 067 - 601	iné
2	do 70	300 350 400 500 600 700 800 1000 1200	L55 119 - 602/10	prírubové

Požiadajte o cenovú ponuku

Переваги затворних клапанів:

Невелика вага в порівнянні з іншими типами арматури
Компактна конструкція, що потребує менше монтажного простору
Нижча вартість виготовлення та обслуговування
Придатні для великих діаметрів труб
Підходять як для чистих, так і для слабозабруднених середовищ

Можливі недоліки:

У відкритому положенні диск залишається в потоці, що може спричинити турбулентність і вібрації
У деяких випадках виникає кавітація або обмеження потоку (удушення)
Не рекомендовано для точного дозування або регулювання потоку

клапани — це оптимальний вибір там, де потрібна надійна та економічна арматура, особливо у великих мережах з водою, повітрям або технологічними рідинами.
