Použitie klapky:
- je samočinný orgán zamedzujúci spätnému prúdeniu pracovného média,
- a tiež spätným nárazom v potrubí,
- je vhodná pre neagresívne kvapaliny, vodu a paru,
- pre tlaky do PN 10 a teploty do 200°C podľa STN 13 0010.
Pre tlaky do PN 10 a teploty do 200°C podľa STN 13 0010.
1,00 МРa pre teploty do 120°С
0,90 МРa pre teploty do 150°С |
0,80 МРa pre teploty do 200°С |
Pripojenie klapky:
- rozmery prírub a úprava tesniacich plôch sú podľa STN 13 1060 a STN 13 1061,
- stavebné dĺžky zodpovedajú STN 13 3044.
Materiál klapky:
- teleso, veko a tanier – uhlíkové oceľ na odliatky podľa 42 2643.1,
- čapy klapky – nerezová oceľ 17 027.6,
- tesniace plochy sú navarované nerezovou elektródou.
- teleso, veko a tanier sú zo sivej liatiny,
- čapy klapky sú z nerezovej ocele,
- možnosti tesniacej plochy
- – základného materiálu,
- – mosadz,
- – pogumovaný tanier a teleso zo základneho materiálu.
Technický popis klapky
- umiestňuje sa do vodorovného alebo zvislého potrubia,
- smer prúdenia kvapaliny súhlasí so šípkou na telese,
- do DN 400 je veko šikmé,
- pri DN 500 a DN 600 je veko rovné,
- rameno taniera je v hodnej časti otočné okolo hriadeľa a okolo čapu, ktorý spája tanier,
- konštrukcia umožňuje dokonalé utesnenie plochy taniera na plochu telesa.

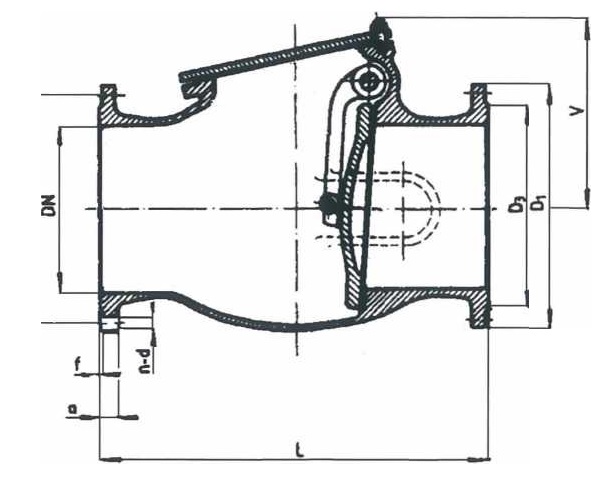

Rozmery klapky
DN | L | V | D1 | D2 | DЗ | а | f | d | n | kg |
---|---|---|---|---|---|---|---|---|---|---|
300 | 700 | 335 | 440 | 400 | 370 | 28 | 4 | 23 | 12 | 168 |
350 | 800 | 385 | 500 | 460 | 430 | 30 | 4 | 23 | 16 | 264 |
400 | 900 | 425 | 565 | 515 | 482 | 32 | 4 | 27 | 16 | 322 |
500 | 1100 | 490 | 670 | 620 | 585 | 34 | 4 | 27 | 20 | 415 |
600 | 1300 | 580 | 780 | 725 | 685 | 36 | 5 | 32 | 20 | 555 |
