Použitie klapky:
- je samočinný orgán zamedzujúci spätnému prúdeniu pracovného média,
- je určená pre vodu, vodnú paru, plyny a iné neagresívne kvapaliny.
Pre tlaky do PN 40 a teploty do 120°C podľa STN 13 0010.
Pripojenie klapky:
- klapka sa montuje medzi príruby,
- je vhodná do zvislého aj vodorovného potrubia.
Materiál klapky:
- teleso – uhlíkové ocel‘ tr. 11 s povrchovou úpravou,
- tanier – mosadz s povrchovou úpravou,
- záves – nerezové ocel‘ trieda 17
- tesniaci krúžok – guma
Technický popis klapky
- ovládanie klapky je samočinné – tlakom pracovnej kvapaliny na tanier,
- tanier uzatvorením zabraňuje spatnému prúdeniu.

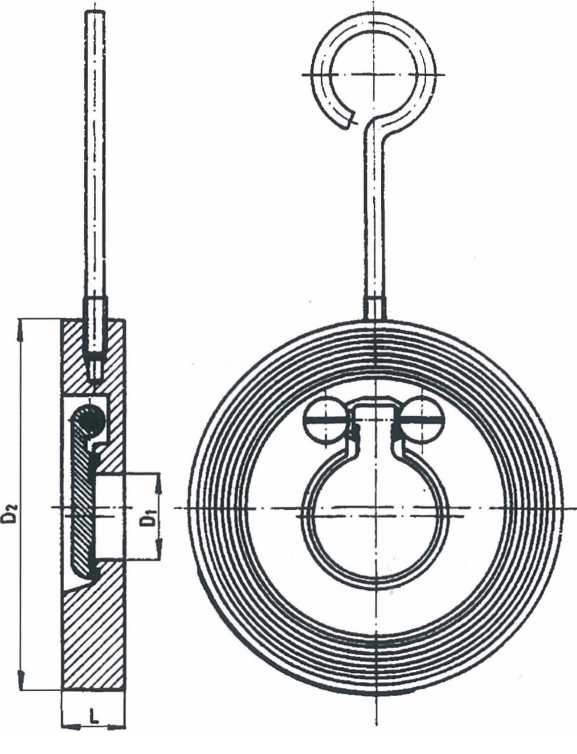

Rozmery klapky
| DN | L | D1 | D2 | kg |
|---|---|---|---|---|
| 40 | 16 | 22 | 94 | 0.8 |
| 50 | 16 | 32 | 109 | 1 |
| 65 | 16 | 42 | 129 | 1.5 |
| 80 | 16 | 54 | 144 | 1.8 |
| 100 | 16 | 71 | 169 | 2 |
| 125 | 16 | 95 | 194 | 2.8 |
