Uzatváracia klapka prírubová, sivá liatina PN 10

L 32.1 112-610, L 32.1 113-610 (označenie klapky s elektrickým pohonom)

Použitie klapky:

  • ako uzatvárací orgán pre vodu, morskú vodu, oleje a iné neagresívne kvapaliny,
  • vhodná pre tlak do 1,0 МРa pre teploty do 120°

Materiál klapky:

  • teleso a tanier : sivá liatina – 42 2420,
  • sedlo : nerezová oceľ (tr. 17)
  • čap : nerezová oceľ (tr. 17)
  • tesnenie do 120 °С – N BR

Technický popis klapky

Tanier klapky má celo – šošovkový tvar a je v telese exentricky uchytený na čapoch. Čapy sa otáčajú v klzných ložiskách a sú utesnené „O“ krúžkami. Na tesniace sedlo z nerezovej ocele uchytené v telese dosadá pri zatváraní gumenný tesniaci krúžok upevnený na tanieri prítlačným kruhom.

Montáž a ovládanie klapky

  • montuje sa do vodorovného aj do zvislého potrubia,
  • os elektromotora musí byť vo vodorovnej polohe,
  • klapka sa ovláda viac-otáčkovým servomotorom cez slimákovú prevodovku,
  • do DN 400 a tlaku PN 10 je možné ovládať aj jedno-otáčkovým servomotorom,
  • typ servomotora určí dodávateľ,
  • ovládanie je možné aj ručným kolesom cez slimákovú prevodovku

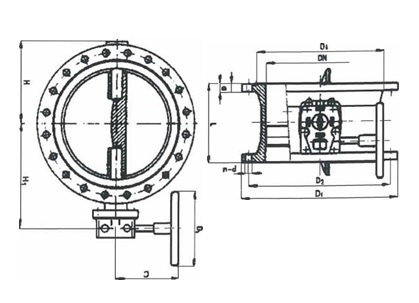

Rozmery klapky

DNLD1D2аfndннJDkg
20023034029525826382216520715820058
250250395350320263122220023718320067
300270445400370284122222526622330098
3502905054604303041622250296223300130
4003105655154823241626288340380350170
5003506706205853442026350409429457250
6003907807256853652030400460481457310
