Šupátko (posúvač) pre veľké potrubia, PN 40

ovládaný elektrickým pohonom pomocou čelného ozubeného prevodu – S 20 713 – 540

Použitie šupátka:

  • ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
  • médiom môžu byť neagresívne kvapaliny, voda a para.

Pre tlaky do PN 4 a teploty do 300°C podľa STN 13 0010

  • 4,00 MPa pre teploty do 200°C
  • 3,09 MPa pre teploty do 300°C

Pripojenie šupátka:

  • prírubové,
  • rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.

Materiál šupátka

  • teleso, klin a veko sú z uhlíkovej oceľoliatiny,
  • vreteno, tesniace plochy telesa a klinu sú z nerezu.

Technický popis šupátka

  • má otáčavé nestúpajúce vreteno so závitom vo vnútri komory,
  • šupátko je zabezpečené pätkami pre upevnenie na základ.

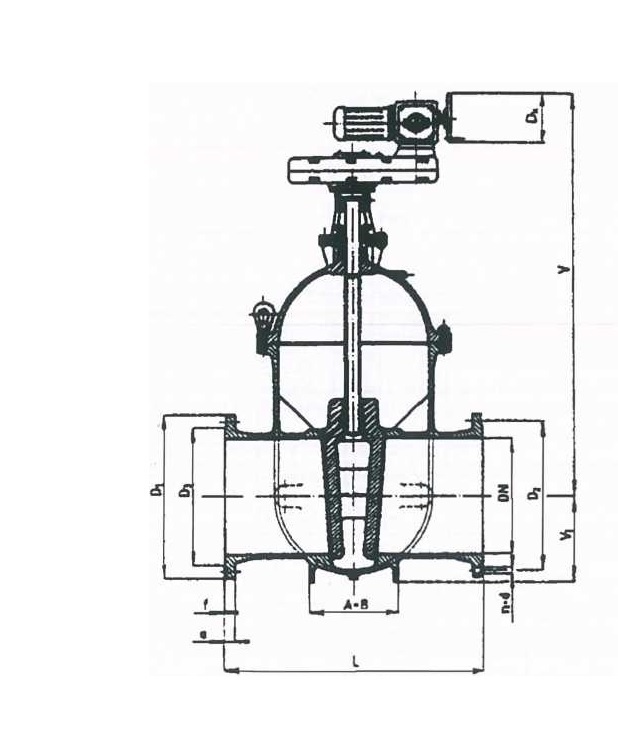

Rozmery šupátka

DnLVVIDlD2D3fadnABDkkg
6001350198047089079573056048205004006302350
7001550236053099590083556448245504007104045
800155025706001135103096057258246004507105422
10002150325072013561250118058058286805008008130
