Hydrant podzemný

PN 10, H 2001

Hydrant, použitie:

  • hydrant podzemný je určený pre najvyšší pracovný tlak je PN 10,
  • je zariadenie určené pre odber studenej vody z vodovodnej siete, hlavne pre protipožiarne účely.

Hydrant podzemný, materiál

  • hlavne diely sú zo sivej liatiny,
  • vreteno, matica vretena a sedlo ventilu je z mosadze,
  • tiahlo ventilu je z oceľovej rúry,
  • tesnenie piestu je z gumy.

Technický popis hydrantu

  • hydrant podzemný sa skladá z telesa, z ventilovej komory a bajonetového uzáveru,
  • hydrant ma otvor pre samočinne ovládanie,
  • chránený je poklopom hydrantu,
  • k pripojeniu nástavca s hlavicovými spojkami slúži bajonetový ozub pre DN 80,
  • montuje sa pod úroveň terénu v polohe so zvislým vretenom,
  • prevažne je zabudovaný na pätkovom kolene.
  • hydrant sa ovláda kľúčom.

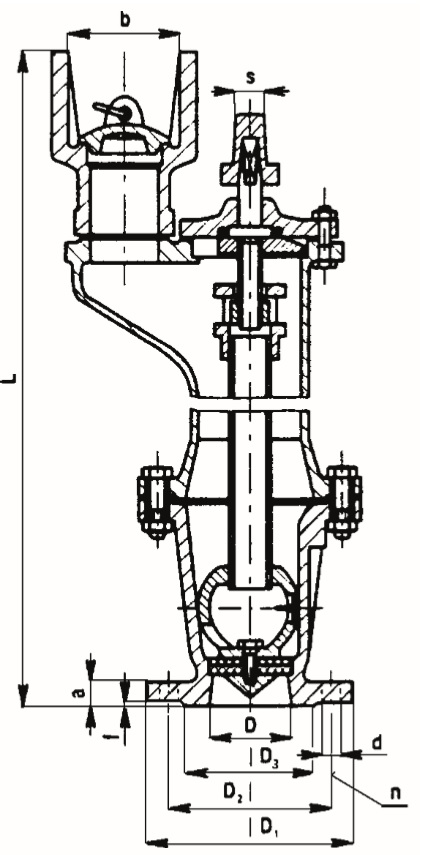

Hydrant podzemný

Hydrant podzemný, rozmery

DNDКrycia hĺbka potr.LD1D2D3afdnbskg
80807005001951601382231841102735
808010007201951601382231841102762
808012509701951601382231841102766
8080150012201951601382231841102770
