Ako sa hodnota PN určuje
| Označenie / PN | Max. tlak [MPa] | Približne [bar] |
|---|---|---|
| PN 6 | 0,6 | 6 |
| PN 10 | 1,0 | 10 |
| PN 16 | 1,6 | 16 |
| PN 25 | 2,5 | 25 |
| PN 40 | 4,0 | 40 |
Jednotka 1 bar je približným ekvivalentom hydrostatického tlaku, ktorý vytvára 10 metrov vysoký vodný stĺpec, čo je približne 1 kg/cm².

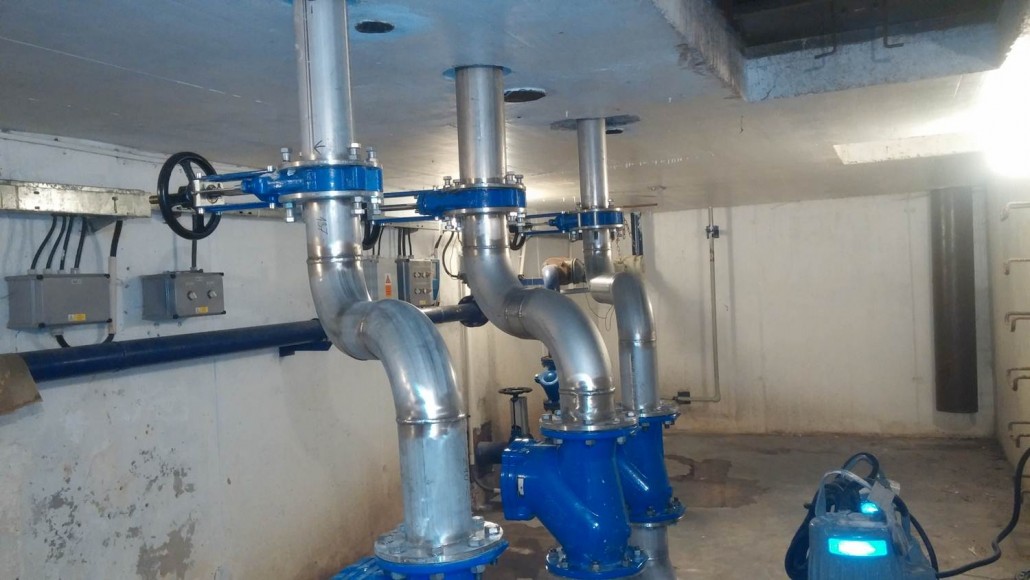

Aplikácia menovitého tlaku v praxi
Pri dimenzovaní potrubných systémov a výbere armatúr je nevyhnutné zohľadniť správny menovitý tlak. Nesprávna voľba PN môže viesť k poškodeniu armatúr, úniku médií alebo dokonca k haváriám. V praxi sa preto dbá na to, aby hodnota PN bola vždy vyššia alebo rovná maximálnemu prevádzkovému tlaku v danej sústave, pričom sa berie do úvahy aj faktor bezpečnosti.
PN ako parameter určuje, aký tlak dokáže armatúra bezpečne zvládnuť. Jeho správna voľba je zásadná pre zaručenie dlhodobej spoľahlivosti a bezpečnosti tlakových systémov, najmä v priemyselných aplikáciách, kde sa pracuje s vysokými tlakmi a teplotami.
Vzťah medzi PN a americkým označením Class (ASME/ANSI)
V Európe sa používa označenie PN, zatiaľ čo v amerických normách (napr. ASME B16.5, ANSI B16.34) sa používa označenie Class (CL) – napríklad Class 150, Class 300 alebo Class 600.
Oba systémy udávajú tlakové triedy, no nie sú vzájomne zameniteľné, pretože:
-
vychádzajú z odlišných noriem a konštrukčných princípov,
-
pri Class sa nepoužíva pevná referenčná teplota,
-
dovolený tlak sa určuje podľa materiálu a skutočnej teploty prevádzky z tabuliek v norme ASME B16.5.
V praxi to znamená:
Class 150 neznamená tlak pri 260 °C, ani Class 600 pri 454 °C – tieto teploty nie sú referenčné hodnoty, ale iba teplotné úrovne, pri ktorých sa v norme zisťuje dovolený tlak.
| Označenie / PN | Max. tlak [MPa] pri 20C | Class, ASTM |
|---|---|---|
| PN 6 | 0,6 | 150 |
| PN 10 | 1,0 | 300 |
| PN 16 | 1,6 | 400 - 600 |
| PN 25 | 2,5 | 600 - 900 |
| PN 40 | 4,0 | 900 - 1 500 |
Prehľad jednotiek tlaku
Pri potrubných systémoch sa používajú rôzne jednotky:
| Jednotka | Prepočet | Poznámka |
|---|---|---|
| 1 bar | 0,1 MPa | základná európska jednotka |
| 1 MPa | 10 bar ≈ 145 psi | technické označenie v projektoch |
| 1 kg/cm2 | ≈ 0,98 bar | staršia jednotka, často v ázijských normách |
| 1 psi | 0,0689 bar | používané v USA a UK |
Zhrnutie
-
PN (menovitý tlak) = maximálny bezpečný tlak pri referenčnej teplote 20 °C.
-
Class (ASME) = tlaková trieda určovaná podľa materiálu a skutočnej teploty.
-
Medzi PN a Class neexistuje presný prepočet.
-
Vyššie PN = vyššia pevnosť, bezpečnosť a životnosť.
-
Pri návrhu systému sa hodnota PN volí s rezervou nad prevádzkový tlak.
