Použitie koša:
- používa ako koncová armatúra, ktorá zabraňuje vniknutiu hrubých nečistôt do potrubia,
- udržiava vodný stĺpec, potrebný k nasávaniu pri spustení čerpadla,
- vhodný je pre neagresívne kvapaliny a vodua,
- vhodný pre tlaky do 1,00 MPa,
Pripojenie koša:
- rozmery prírub a úprava tesniacich plôch je vyhotovená podľa STN 13 1060 a STN 13 1061.
Materiál koša:
- teleso je sivej liatiny,
- klapky sú zo sivej liatiny s gumovým tesnením,
- otočné čapy sú z nerezovej ocele
- sito je z dierovaného plechu.
Technický popis koša
- kôš sa montuje zásadne do zvislej polohy,
- funkcia sacieho koša je samočinná,
- maximálny zdvih klapiek je obmedzený nárazníkom,
- nárazník zaistí ich uzatváranie vlastnou hmotnosťou.

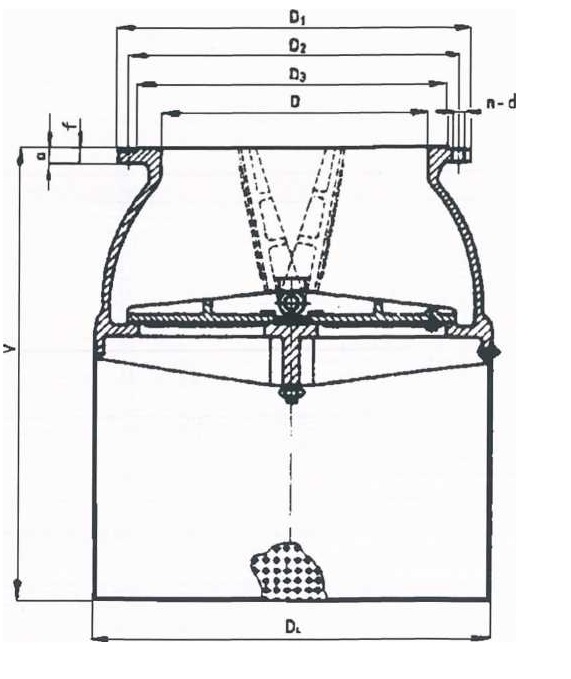

Rozmery koša
| DN | D | V | Dl | D2 | D3 | a | f | d | n | D5 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 300 | 670 | 440 | 400 | 370 | 28 | 4 | 23 | 12 | 504 | 80 |
| 350 | 350 | 670 | 500 | 460 | 430 | 30 | 4 | 23 | 16 | 504 | 110 |
| 400 | 400 | 754 | 565 | 515 | 482 | 32 | 4 | 27 | 16 | 605 | 155 |
| 500 | 500 | 870 | 670 | 620 | 585 | 34 | 4 | 27 | 20 | 755 | 190 |
