Nerezové príruby, technicko-dodacie podmienky
- Príruby dodávame podľa noriem EN 1092 alebo DIN
- Nerezových ocelí 1.4301, 1.4541, 1.4404, 1.4541 a 1.4571.
- Skúšobný certifikát podľa EN 10204 – 3.1, špecifikované skúšanie.
EN 1092 špecifikuje typy prírub a tvar čela, rozmery, tolerancie, závit, veľkosť skrutiek, povrchovú úpravu čela, označenie, materiály, hodnoty tlaku resp. teploty a hmotnosť príruby.
Nerezové zaslepovacie príruby
EN 1092 – 1 typ 05 alebo DIN 2527
- Pre PN 6 rozmery od DN 10 do DN 500 (priemer 75 – 645 mm)
- Pre PN 10 rozmery od DN 10 do DN 500 (priemer 90 – 670 mm)
- Pre PN 16 rozmery od DN 10 do DN 500 (priemer 90 – 715 mm)
- Pre PN 25 rozmery od DN 10 do DN 500 (priemer 90 – 730 mm)
- Pre PN 40 rozmery od DN 10 do DN 500 (priemer 90 – 755 mm)

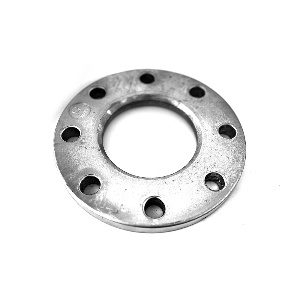

Nerezové ploché privarovacie príruby
EN 1092 – 1 typ 01 alebo DIN 2526
Pre PN 10 rozmery od DN 10 do DN 500, vonkajší priemer D od 90 do 670 mm
RAD 1 (d1) od 17,2 do 508 mm, RAD 2 (d1) od 14,0 do 419 mm
- Presné rozmery plochých prírub RAD 1, počet skrutiek a hmotnosť.
- Presné rozmery plochých prírub RAD 2, počet skrutiek a hmotnosť.
Nerezové krkové príruby
EN 1092 – 1 typ 11 alebo DIN 2632
Pre PN 10 rozmery od DN 10 do DN 3000. Vonkajší priemer D od 90 do 3405 mm.
RAD 1 (d1) od 17,2 do 3 020 mm, RAD 2 (d1) od 14,0 do 419 mm.
- Presné rozmery plochých prírub RAD 1, počet skrutiek a hmotnosť.
- Presné rozmery plochých prírub RAD 2, počet skrutiek a hmotnosť.
EN 1092 – 1 typ 11 alebo DIN 2633
Pre PN 16 rozmery od DN 10 do DN 2000. Vonkajší priemer D od 90 do 2345 mm
RAD 1 (d1) od 17,2 do 2 020 mm, RAD 2 (d1) od 14,0 do 419 mm.
- Presné rozmery plochých prírub RAD 1, počet skrutiek a hmotnosť.
- Presné rozmery plochých prírub RAD 2, počet skrutiek a hmotnosť.
EN 1092 – 1 typ 11 alebo DIN 2635
Pre PN 40 rozmery od DN 10 do DN 500. Vonkajší priemer D od 90 do 755 mm
RAD 1 (d1) od 17,2 do 508 mm, RAD 2 (d1) od 14,0 do 419 mm.
- Presné rozmery plochých prírub RAD 1, počet skrutiek a hmotnosť.
- Presné rozmery plochých prírub RAD 2, počet skrutiek a hmotnosť.

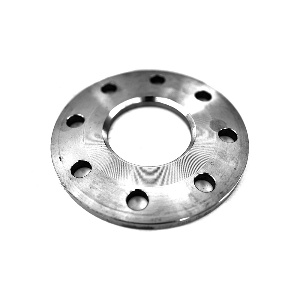

Nerezové točivé príruby
EN 1092 – 1 typ 02 alebo DIN 2642
Rozmery od DN 10 do DN 500, vonkajší priemer D od 90 do 1015 mm.
RAD 1 (d1) od 17,2 do 813 mm, RAD 2 (d1) od 14,0 do 419 mm.
- Presné rozmery točivých prírub RAD 1, počet skrutiek a hmotnosť.
- Presné rozmery točivých prírub RAD 2, počet skrutiek a hmotnosť.
Lemové krúžky
EN 1092 – 1 alebo DIN 2642
Rozmery od DN 10 do DN 800, vonkajší priemer d4 od 40 do 905 mm.
RAD 1 (d1) od 17,2 do 813 mm, RAD 2 (d1) od 14,0 do 419 mm.
Nízke lemové krúžky (d1) od 18,5 do 506 mm
- Presné rozmery lemových krúžkov,
- Presné rozmery nízkych lemových krúžkov.
