Použitie klapky:
- na zabránenie spätného prúdenia a spätným nárazom v potrubí,
- klapka nie je to uzatváracia armatúra,
- je vhodná pre agresívne kvapaliny, vodu, roztoky solí, kyseliny, rozpúšťadlá,
- je vhodná pre pre tlaky do 1,0 MPa a teploty od -10°C do 80°C.
Pripojenie klapky:
- rozmery prírub sú podľa STN 13 1060,
- hrúbky sú väčšia o pogumovanú vrstvu,
- príruby majú hrubú čelnú plochu.
Materiál klapky:
- obidva diely klapky sú zo šedej liatiny,
- tanier klapky je z gumy,
- plochy, prichádzajúce do styku s kvapalinou sú obložené tvrdou gumou.
Technický popis klapky
- klapku je možné montovať do vodorovného potrubia
- montáž do zvislého potrubia v smere prúdenia podľa šípky na telese.

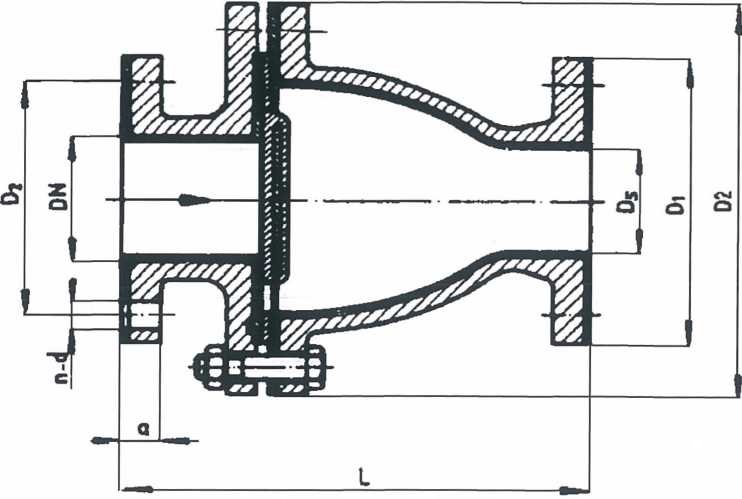

Rozmery klapky
| Dn | D | L | Dp | D1 | D2 | DЗ | а | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 200 | 180 | 150 | 110 | 88 | 21 | 18 | 4 | 12 |
| 50 | 50 | 230 | 180 | 165 | 125 | 102 | 23 | 18 | 4 | 13 |
| 65 | 65 | 290 | 245 | 185 | 145 | 122 | 23 | 18 | 4 | 23 |
| 80 | 80 | 310 | 245 | 200 | 160 | 138 | 26 | 18 | 8 | 25 |
| 100 | 100 | 350 | 285 | 220 | 180 | 158 | 26 | 18 | 8 | 34 |
| 125 | 125 | 400 | 315 | 250 | 210 | 250 | 28 | 18 | 8 | 51 |
| 150 | 150 | 460 | 355 | 285 | 240 | 285 | 28 | 22 | 8 | 58 |
| 200 | 200 | 500 | 415 | 340 | 295 | 340 | 32 | 22 | 8 | 88 |
| 250 | 250 | 600 | 480 | 395 | 350 | 395 | 32 | 22 | 12 | 120 |
