Izometrický výkres
umožňuje kreslenie potrubí spôsobom, ktorý zobrazuje dĺžku, šírku a hĺbku v jednom pohľade. Izometrická mriežka je predtlačený papier so sieťou, ktorá je vytvorená zo strán rovnostranných trojuholníkov, tj. trojuholníkov s vnútornými uhlami 60°. Izometrická mriežka je orientovaná s ohľadom na šípku, ktorá vytyčuje sever a nachádza sa na výkrese. Nižšie je niekoľko formátov izometrických papierov na stiahnutie.
Izometrický výkres nie je kreslený v mierke, preto je potrebné rozmery potrubí stanoviť. Dĺžka potrubia sa určuje pomocou výpočtov zo súradníc a výšok. Vertikálne dĺžky potrubia sa vypočítavajú na základe nadmorských výšok, zatiaľ čo horizontálne dĺžky sa vypočítajú na základe súradníc sever-juh a východ-západ.
Na obrázku je príklad. Pôdorysný pohľad neukazuje obtokovú slučku a ventil a je potrebný doplnkový nárys (boko-rys). Izometrický výkres ukazuje usporiadanie potrubia v systéme.
Izometrický výkres potrubia sa zvyčajne pripravuje na základe bežných výkresov a predstavuje dôležitú informáciu pre inžinierov. V zložitých alebo veľkých systémoch má výkres význam vo fáze projektovania aj vo výrobnej fáze projektu. Často ho používajú konštruktéri pri rozbore namáhania (analýze napätia) a projektanti pri príprave postupových výkresov výroby.
Izometria je zároveň najdôležitejšou výkresovou dokumentáciou pre dodávateľov inštalácie počas terénnej časti projektu.
Ako čítať izometrický výkres?
Potrubie je pri izometricom pohľade vždy nakreslené jednou čiarou. Táto čiara predstavuje os potrubia a z nej sú merané rozmery (nie od vonkajšieho okraja rúry alebo tvarovky).
Obrázok nižšie ukazuje ortografický pohľad na potrubie zvárané na tupo s tromi kótami (A, B, C). Vzdialenosť A/C sa meria od konca k osi kolena / rúry. Vzdialenosť B sa meria od osi k osi.
Takýto výkres je veľmi jednoduchý a rýchlo implementovateľný. Červené čiary znázorňujú potrubie, čierne bodky sú zvary na tupo a A, B a C sú rozmery. Jednoduchosť, s akou je možné izometrický výkres nakresliť, je jedným z dôvodov prečo sa iso výkresy pripravujú.
Druhý dôvod je, že potrubie sa dá nakresliť vo viacerých rovinách (sever – juh, smer dolu a následne na západ atď.), toto nie je možné pri bežnom ortografickom výkrese. V ortografický (kolmý) pohľad je dostatočný pri rovinnom zobrazení, ale keď je potrebné kresliť potrubie v troch rovinách, môže byť ortografický pohľad nejasný.

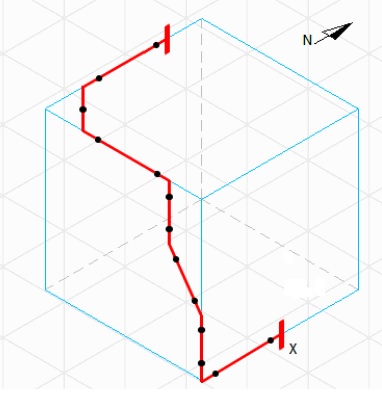

Príklad izometrického výkresu. Pomocné línie v tvare kocky sú pre lepšiu vizualizáciu trasy potrubia. Zobrazenie potrubia, ktoré prechádza tromi rovinami a v dvoch rovinách vytvára oblúk.
Počiatočný bod trasy je X: potrubie vedie na juh, potrubie stúpa, potrubie stúpa na západ, potrubie stúpa, potrubie vedie na západ, potrubie vedie na severozápad, potrubie vedie na sever.
Na izometrických výkresoch sa využíva šrafovanie, ktoré naznačuje, v akom uhle a v akom smere je vedené potrubie. Obrázok zobrazuje potrubie, kde šrafovanie naznačuje, že v strednej časti smeruje hore a na severozápad.
Počiatočný bod trasy X
potrubie stúpa
potrubie stúpa na severozápad
potrubie vedie na sever
