Filter použitie
- filter závitový je určený pre zachytenie hrubých mechanických nečistôt,
- médiom môžu byť vykurovacie plyny podľa STN 38 5502, vzduch a iné neagresívne plyny,
- najvyšší prevádzkový pretlak je PN 25 a pracovná teplota od -10°C do 70°C,
- filter je určený pre nenáročné filtrácie do 50 m3 (n)/h prietoku.
Filter montáž
- filter sa montuje do potrubia v ľubovoľnej polohe,
- smer prúdenia kvapaliny súhlasí so šípkou na telese filtra,
- hrdlo so zátkou má smerovať nadol,
- pred montážou musí byť potrubie a filter zbavený nečistôt a konzervantov,
- potrubie, alebo zariadenie nesmie prenášať na filter žiadne namáhanie.
Technický popis
- teleso filtra je valcového tvaru,
- má dve príruby s otvormi so závitom pre pripojenie,
- príruby sú stiahnuté štyrmi skrutkami,
- teleso filtra je vyplnené filtračnou hmotou medzi dvomi sitami,
- na vstupnej strane je sito odnímateľné a zaistené pružnou poistkou,
- medzi prírubou a telesom filtra sú vložené tesnenia.
Filter závitový, materiál
- teleso a príruby sú z uhlíkovej ocele,
- filtračnou hmotou je FINAP.

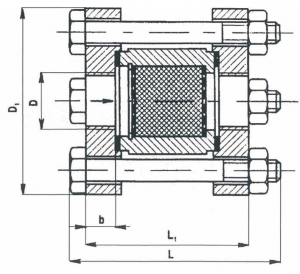

Závitový filter – rozmery
| DN | D | L | L1 | D1 | b | kg |
|---|---|---|---|---|---|---|
| 25 | G 1" | 135 | 100 | 120 | 20 | 3.5 |
