Фланцеві фасонні частини

Фланцеві фасонні частини, Т-вузол

Префабрикат з нержавіючої сталі, так званий Т-вузол, складається з трьох поздовжньо зварених або безшовних труб та трьох плоских фланців. Фланець гладкий, згідно зі стандартом DIN або альтернативно EN 1092-1, стандартний тиск PN 10 (також можливі PN 6, 16, 25, 40). Монтажні довжини – згідно з таблицею або індивідуально на вибір. Діаметр вихідної труби – стандартний або зменшений.

Запитайте про цінову пропозицію

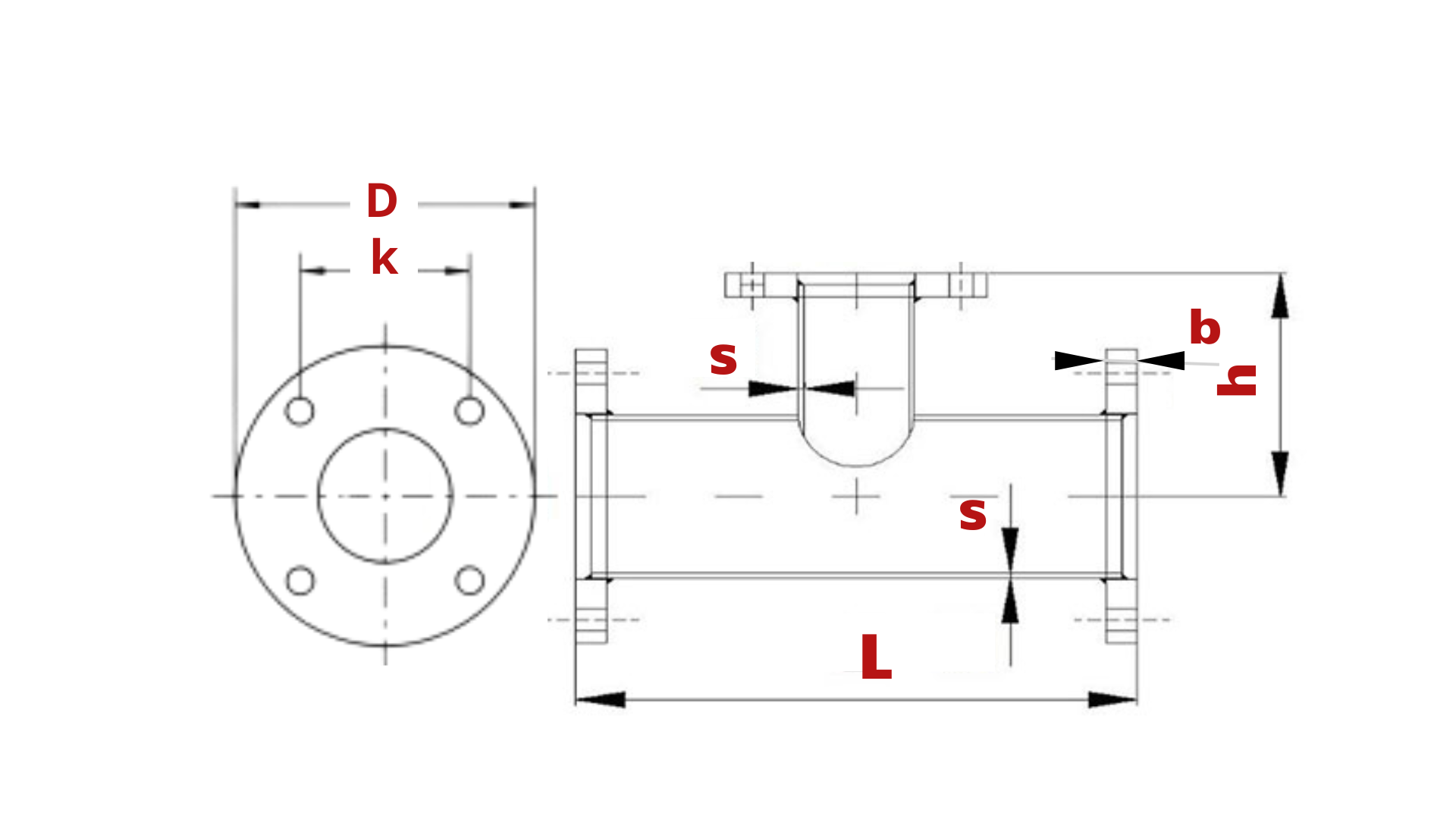

DN	d1	L	l	h	s	b
25	33.7	220	110	110	2	16
32	42.4	260	130	130	2	16
40	48.3	280	140	140	2	16
50	60.3	300	150	150	2	18
50	60.3	300	150	150	2	20
65	76.1	320	160	160	2	18
65	76.1	320	160	160	2	18
80	88.9	320	160	160	2	20
100	114.3	360	180	180	2	20
100	114.3	360	180	180	2	22
125	139.7	420	210	210	2.6	22
150	168.3	500	250	250	2.6	22
150	168.3	500	250	250	2.6	24
200	219.1	560	280	280	3	24
250	273	600	300	300	3	26
300	323.9	660	330	330	3	26
350	355.6	740	370	370	3	28
400	406.4	800	400	400	3	32

Запитайте про цінову пропозицію
