Uzatvárací ventil s vypúšťaním

V 10 141 – 616

Použitie ventilu

  • vhodný pre teplovodné kúrenia,
  • pre vyprázdňovanie a pre napĺňanie potrubí,
  • pre tlaky do 1,6 MPa pre teploty do 120°C,
  • optimálne pre teploty od – 20°C do + 60°C.

Pripojenie ventilu

  • na strane vstupu pomocou výpustky k privareniu,
  • na strane výstupu pomocou hadice s upravenou výpustkou,
  • ventil je možné namontovať do ľubovoľnej polohy.

Materiál ventilu

  • teleso, vretenovod a presuvné matice sú zo sivej liatiny 42 2420,
  • vreteno, kužeľka a sedlo z mosadze 42 3223,
  • výpustky z ocele 11 353,
  • ručné koliesko z plastickej hmoty  a bezazbestové tesnenie.

Technický popis ventilu

  • výpustky sú pripojené k telesu ventila presuvnými maticami,
  • ventil má stúpajúce vreteno.

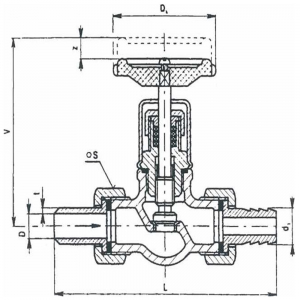

Uzatvárací ventil  s vypúšťaním

DNLVDDlDkZSkg
1518512015216012411.05
2019013020278014462.5
