Použitie ventilu
- pre tlaky do PN 40 a teploty do 400 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môže byť vzduch, vodná para, neagresívne kvapaliny a plyny,
- použitie v súlade s STN 13 0010.
4,00 MPa pri teplotách do 200°C | 3,44 MPa do 250°C | 3,09 MPa do 300°C
2,72 MPa pri teplotách do 350°C | 2,35 MPa do 400°C
Pripojenie ventilu
- ventil sa privaruje.
Materiál ventilu
- teleso a strmeň sú z uhlíkovej oceľoliatiny,
- upchávkové veko je z temperovanej liatiny,
- sedlo v telese je navarené nerezovou elektródou,
- kužeľka a vreteno sú z nerezovej ocele,
- tesnenie je volené podľa pretekajúceho média.
Technický popis ventili
- Ventil otvára alebo zatvára prietok média v sedle ventila kužeľkou.

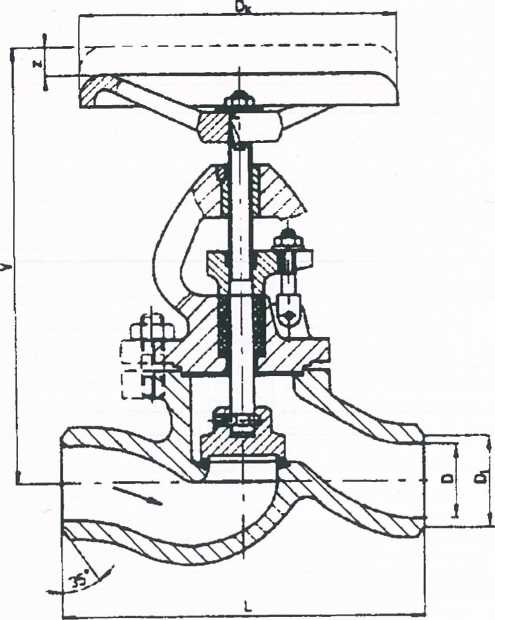

Ventil privarovací, uzatvárací – rozmery
| DN | L | V | Dl | D | Dk | Z | kg |
|---|---|---|---|---|---|---|---|
| 15 | 130 | 188 | 18 | 15 | 125 | 12 | 2.9 |
| 25 | 160 | 206 | 28 | 25 | 125 | 18 | 3.2 |
| 40 | 200 | 295 | 44 | 40 | 200 | 19 | 9.3 |
| 50 | 230 | 300 | 53 | 50 | 200 | 21 | 10.7 |
| 65 | 290 | 320 | 73 | 70 | 250 | 26 | 22.2 |
