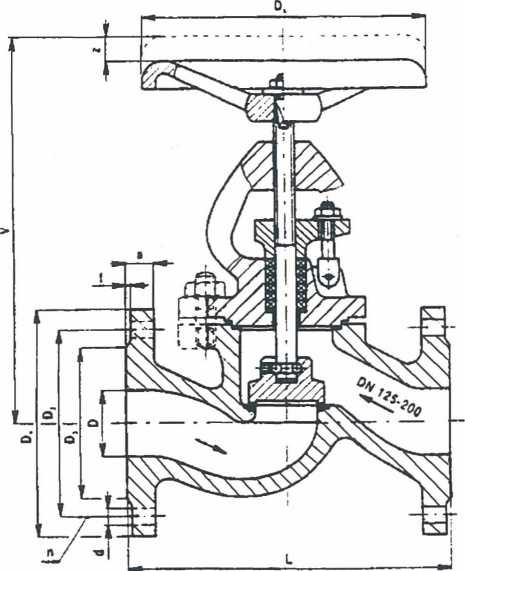

Ventil uzatvárací priamy oceľový

Použitie ventilu

• pre tlaky do PN 40 a teploty do 400 °C,
• uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
• médiom môže byť voda, plyny, para, neagresívne kvapaliny a plyny,
• použitie v súlade s STN 13 0010.

V 30 111 – 540

4,00 MPa pri teplotách do 200°C | 3,09 MPa do 300°C | 2,35 MPa do 400°C

V 30 111 – 240

2,11 MPa pri teplotách do 500°C  | 1,37 MPa do 550°C

Pripojenie ventilu

• rozmery prírub a úprava tesniacich plôch podľa STN 13 1060 a STN 13 1061.

Materiál ventilu

• od DN 125 – upchávka, veko, teleso, kužeľka a strmeň sú z uhlíkovej ocele,
• do DN 100 – upchávka a veko sú z temperovanej liatiny, sedlo je nerezové,
• tesnenie sa volí podľa pretekajúceho média.

Ventil – technický popis

• kužeľka je na vreteno nalisovaná, u vyššieho DN je upevnená cez guličky,
• prúdenia média je pod kužeľkou pre DN 125, pre vyššie DN nad kužeľkou,
• kužeľka má vnútorný obtok.
