Použitie ventilu
- na zastavenie spätného prúdenia média,
- nie je vhodný ako uzatvárací orgán,
- médiom môže byť voda, para, vzduch, neagresívne kvapaliny, pary a plyny
Pre tlaky do PN 16 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie ventilu:
- prírubové pripojenie,
- dĺžky zodpovedajú STN 13 3042,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1061 a STN 13 1060.
Materiál ventilu
- teleso a veko sú zo sivej liatiny,
- sedlo v telese je z nerezovej ocele,
- kužeľka u menších DN je z nerezovej ocele,
- kuželka u väčších DN je z uhlíkovej ocele s tesniacou plochou z nerezu.
Technický popis ventilu
Ventil spätný je ovládaný samočinne, tlakom pracovnej látky na kužeľke, ktorá svojim pohybom zabraňuje spätnému prúdeniu a tlakovým nárazom pracovného média.

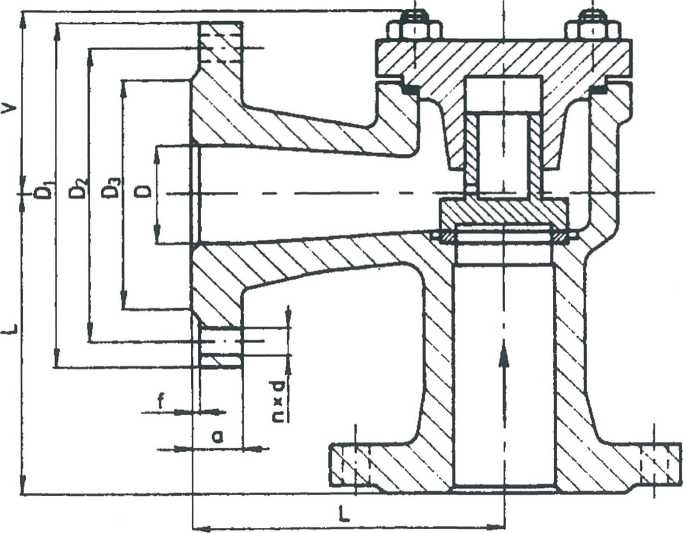

Venti spätný – rozmery
| DN | D | L1 | L2 | V | Dl | D2 | D3 | f | a | d | n | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 65 | 65 | 66 | 95 | 65 | 47 | 2 | 14 | 14 | 4 | 3.5 |
| 25 | 25 | 80 | 80 | 80 | 115 | 85 | 68 | 2 | 16 | 14 | 4 | 5.5 |
| 40 | 40 | 100 | 100 | 105 | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 11 |
| 50 | 50 | 115 | 115 | 115 | 165 | 125 | 102 | 3 | 20 | 18 | 4 | 14 |
| 65 | 70 | 145 | 145 | 135 | 185 | 145 | 122 | 3 | 20 | 18 | 8 | 23 |
| 80 | 80 | 155 | 155 | 145 | 200 | 160 | 133 | 3 | 22 | 18 | 8 | 30 |
| 100 | 100 | 175 | 175 | 175 | 220 | 180 | 158 | 3 | 24 | 18 | 8 | 47 |
| 125 | 125 | 200 | 200 | 215 | 250 | 210 | 184 | 3 | 26 | 18 | 8 | 70 |
| 150 | 150 | 240 | 240 | 240 | 285 | 240 | 212 | 3 | 26 | 23 | 8 | 96 |
| 200 | 200 | 300 | 300 | 285 | 340 | 295 | 268 | 3 | 30 | 23 | 12 | 190 |
