Uzatvárací ventil, regulačný z oceľoliatiny

Použitie ventilu

• pre tlaky do PN 40 a teploty do 400 °C,
• ručne ovládaný regulačný orgán,
• médiom môže byť voda, para, vzduch, neagresívne kvapaliny a plyny,
• použitie v súlade s STN 13 0010,
• tesnosť nie je zaručená, používa v kombinácii s uzatváracím ventilom.

4,00 MPa pri teplotách do 200°C | 3,44 MPa do 250°C | 3,09 MPa do 300°C

2,72 MPa pri teplotách do 350°C  | 2,35 MPa do 400°C

Pripojenie ventilu

• stavebné dĺžky zodpovedajú STN 13 3042,
• rozmery prírub a úprava tesniacich plôch podľa STN 13 1060,
• alebo STN 13 1061 s hrubou tesniacou lištou.

Materiál ventilu

• od DN 125 – upchávka, veko, teleso a strmeň sú z uhlíkovej ocele,
• do DN 100 – upchávka a veko sú z temperovanej liatiny,
• sedlo, kužeľka a vreteno sú z nerezovej ocele,
• tesnenie sa volí, podľa pretekajúceho média.

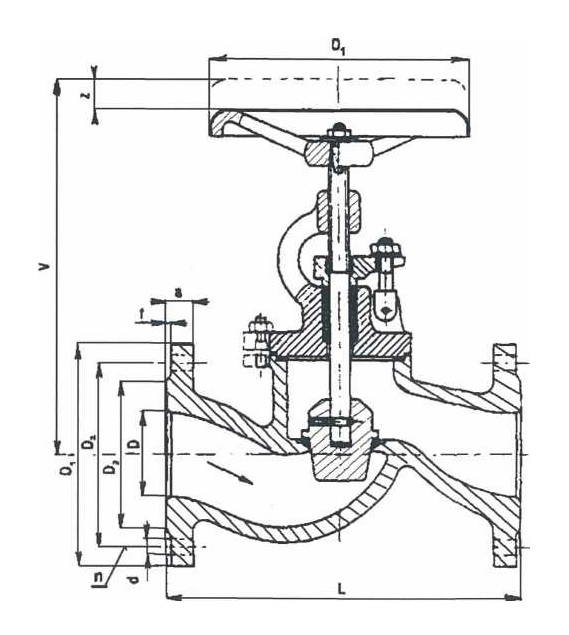

Ventil – technický popis

Ventil reguluje prietok média v sedle regulačnou kužeľkou, ktorá je určená pre lineárnu prietokovú charakteristiku.

Objem média udáva Kv (objemový prietok vody v m3/hod. o hustote 1000 kg/m3 pri tlakovom spáde na ventil 0,1 MPa). Netesnosť do 0,05% Kv.

Ovládanie je ručným kolesom alebo servomotorom. Typ servomotora je podľa požiadaviek zákazníka. Označenie V 41 113 540.
