Použitie ventilu
- pre tlaky do PN 10 a teploty do 80 °C,
- uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť agresívne kvapaliny – kyseliny, liehy a chemické látky.
Pripojenie ventilu
- prírubové pripojenie,
- príruby majú hrubú čelnú plochu pogumovanú,
- rozmery prírub a úprava tesniacich plôch podľa STN 13 1060, 13 1061.
Materiál membránového ventilu
- teleso – hlavné časti ventilu sú zo sivej liatiny,
- vreteno je nerezovej ocele,
- plochy v styku s médiom sú obložené tvrdou gumou.
Technický popis ventilu
- na kužeľke a vo veku ventilu sú vytvorené rebrá,
- guma je pripevnená v membráne zaliatym závitom,
- rebrá chránia membránu proti pretrhnutiu tlakom kvapaliny.

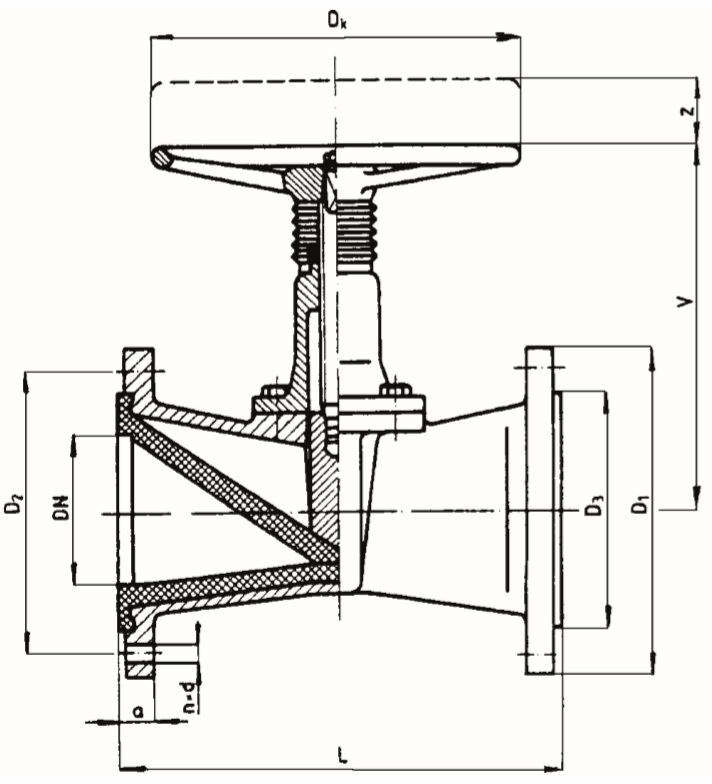

Ventil pogumovaný, membránový, uzatvárací – rozmery
| DN | L | V | Dk | Dl | D2 | D3 | a | d | n | Z | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 160 | 125 | 125 | 115 | 85 | 68 | 17 | 14 | 4 | 23 | 4.5 |
| 40 | 170 | 140 | 160 | 150 | 110 | 88 | 18 | 18 | 4 | 30 | 7.5 |
| 50 | 180 | 160 | 160 | 165 | 125 | 102 | 20 | 18 | 4 | 37 | 10.2 |
| 65 | 200 | 190 | 200 | 185 | 145 | 122 | 20 | 18 | 4 | 50 | 13 |
| 80 | 210 | 205 | 200 | 200 | 160 | 133 | 22 | 18 | 8 | 60 | 18.4 |
| 100 | 230 | 245 | 250 | 220 | 180 | 158 | 24 | 18 | 8 | 70 | 24 |
