Posúvač (šupátko) na vodu liatinový

ovládaný ručným kolesom, PN6 – S13 111 – 606

Použitie šupátka:

  • ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
  • médiom môže byť voda, vodná para, olej, mydlové roztoky, toulén, Na2CO3, Ar, CO2 a pod.

Pre tlaky do PN 6 a teploty do 150°C podľa STN 13 0010

  • 0,60 MPa pre teploty do 120°C
  • 0,54 MPa pre teploty do 150°C

Pripojenie šupátka:

  • prírubové,  dĺžky zodpovedajú STN 13 3045,
  • rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.

Materiál šupátka

  • teleso, klin, veko sú z sivej liatiny,
  • vreteno je z nerezovej ocele 17 022.6,
  • materiál tesniacich plôch je daný pretekajúcim médiom a jeho teplotou.
    .

Technický popis šupátka

  • na vretene vo vnútri komory je závit,
  • pri ovládaní sa vreteno otáča v matici, ktorá unáša pevný klin.

Posúvač na vodu liatinový

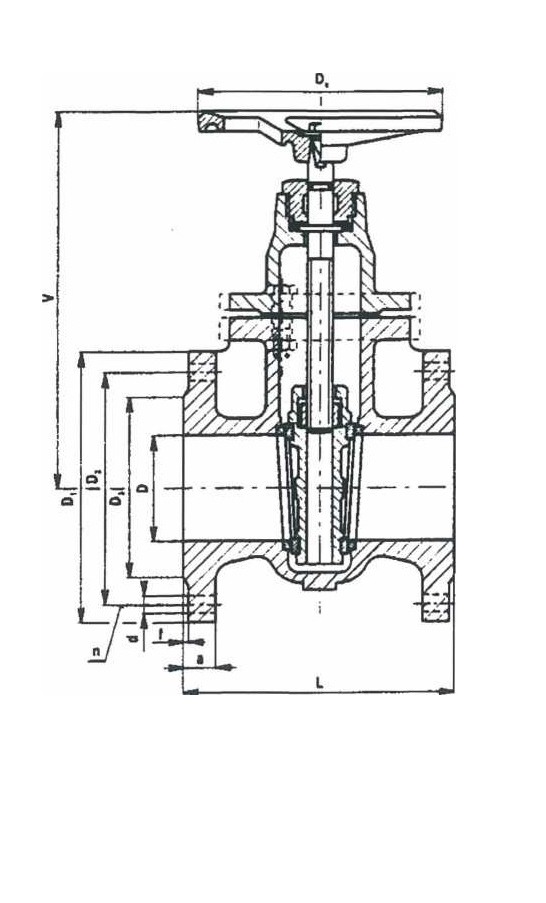

Rozmery šupátka

DNLVDkDlD2D3fadnSkg
401402551601301008031614412.310.5
501502601601401109031614412.311
6517029516016013011031614412.316.5
8018031516019015012831818412.318.5
10019037020021017014831818415.436
12520042020024020017832018815.436
15021046020026522520232018815.445
20023059025032028025832218818.476
250250705320375335312322181221.4105
300500753400440395365424221224.4183
