Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť neagresívne kvapaliny, voda a para.
Pre tlaky do PN 16 a teploty do 400°C podľa STN 13 0010
|
|
Pripojenie šupátka:
- prírubové,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.
Materiál šupátka
- teleso, klin a veko upchávky sú z uhlíkovej oceľoliatiny,
- vreteno je z nerezu,
- tesniace plochy sú s navarené nerezovou oceľou,
- závitové púzdro je z tvárnej liatiny,
- vodiaca tyč z uhlíkovej ocele.
Technický popis šupátka
- klin šupátka je vedený vo vodiacich lištách,
- teleso je zabezpečené dvomi dosadacími pätkami,
- šupátko má čelný ozubený prevod 1:3.

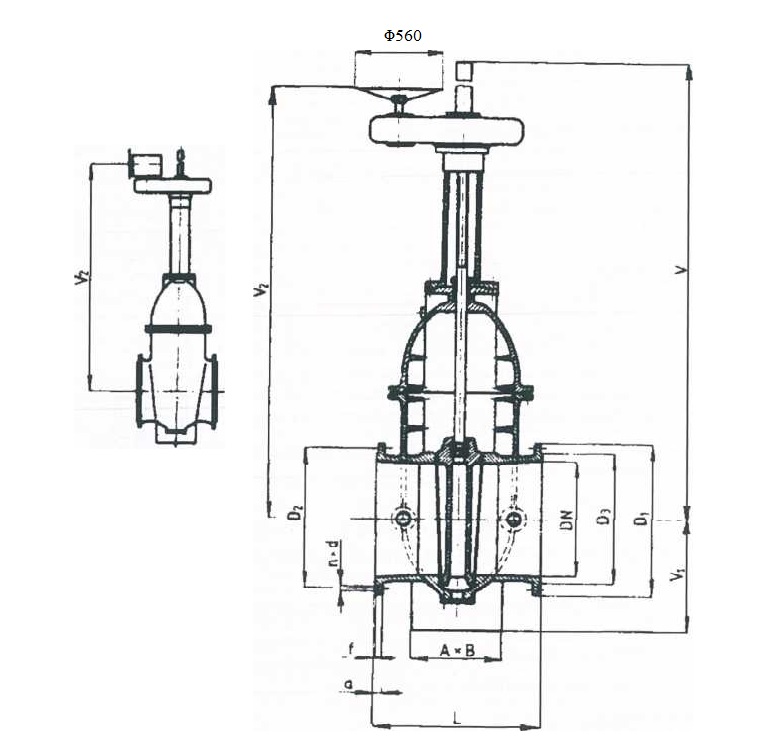

Rozmery šupátka
| DN | L | D1 | D2 | D3 | f | a | d | n | V | V1 | V2 | A | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 900 | 910 | 840 | 790 | 5 | 24 | 36 | 24 | 3220 | 650 | 2590 | 500 | 2635 |
| 800 | 1000 | 1020 | 950 | 900 | 5 | 42 | 40 | 24 | 3680 | 700 | 2920 | 500 | 3628 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 5 | 46 | 42 | 28 | 4440 | 820 | 3470 | 600 | 5978 |
