Použitie šupátka:
- ako uzatvárací alebo vypúšťací orgán, nie je vhodný na reguláciu,
- médiom môžu byť znečistené kvapaliny, voda, hustá a prehriata para, prípadne olej alebo ropné produkty.
Maximálny tlak v MPa
| Materiál | -50°C | 200°C | 300°C | 400°C | 450°C | 500°C | 550°C |
|---|---|---|---|---|---|---|---|
| 422643 | — | 10 | 7.73 | 5.88 | 2.96 | — | — |
| 422744 | — | 12.5 | 12 | 10.6 | 9.95 | 7.77 | 3.42 |
| 422714 | 10 | 10 | 8 | 6.3 | — | — | — |
Materiál šupátka
- teleso, veko a klin sú pre teploty do 450°C z uhlíkovej oceľoliatiny 42 2643,
- teleso, veko a klin sú pre teploty do 550°C z oceľoliatiny 42 2744,
- teleso, veko a klin sú pre teploty od – 50°C z oceľoliatiny 42 2714,
- vreteno, tesniace plochy sediel a klinu sú z nerezovej ocele,
- privarovacie hrdlo nástavca je z tvarovaného materiálu.
Technický popis šupátka
- tesniace sedlá sú zaskrutkované do telesa.
- doplňovanie upchávky resp. jej výmenu za prevádzky umožňuje spätný uzáver.
- je možné používať aj zahltené upchávky pre vákuum.
- od DN 125 sú posúvače vybavené vonkajším jednoduchým obtokom.
- teplota okolia pre elektrický servomotor môže byť -25 až 50°C pri 95% relatívnej vlhkosti.
Pripojenie šupátka:
- prírubové, dĺžky zodpovedajú STN 13 3045,
- rozmery prírub a úprava tesniacih plôch sú podľa STN 13 1060 a STN 13 1061.

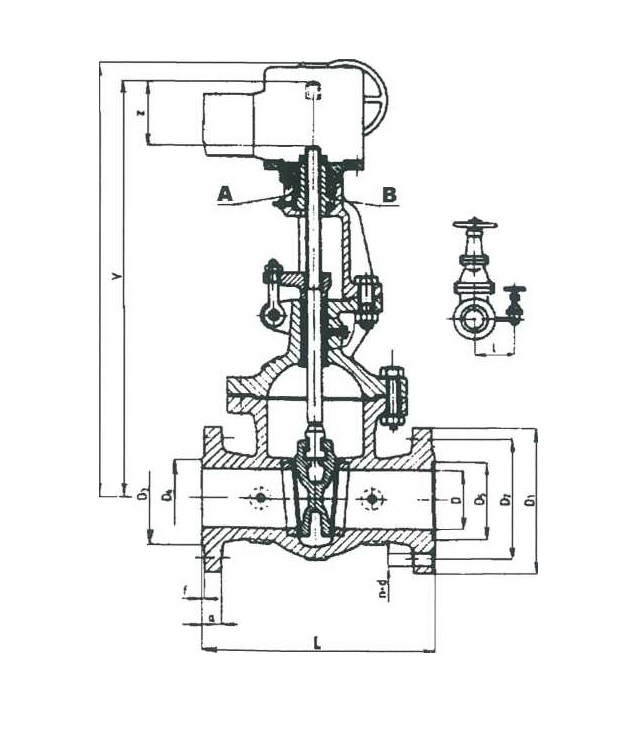

Rozmery šupátka
Prevedenie: A – vretenová matica uložená klzné, B – vretenová matica je uložená medzi dvomi axiálnymi ložiskami.
| DN | D | L | V | V1 | Z | D1 | D2 | D3 | D5 | D6 | a | f | d | n | l | Prevedenie | Poh. Mo | kg s pohonom | kg bez pohonu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 38 | 240 | 418 | 570 | 55 | 165 | 125 | 96 | 76 | 85 | 26 | 3 | 23 | 4 | — | A | 8/10,5 | 55 | 33 |
| 50 | 49 | 250 | 426 | 570 | 67 | 195 | 145 | 115 | 88 | 100 | 28 | 3 | 27 | 4 | — | A | 8/10,5 | 64 | 42 |
| 65 | 66 | 290 | 520 | 690 | 86 | 220 | 170 | 140 | 110 | 120 | 30 | 3 | 27 | 8 | — | A | 16/21 | 113 | 60 |
| 80 | 78 | 310 | 555 | 715 | 96 | 230 | 180 | 150 | 121 | 135 | 32 | 3 | 27 | 8 | — | A | 16/21 | 131 | 77 |
| 100 | 95 | 350 | 664 | 800 | 120 | 265 | 210 | 175 | 150 | 160 | 36 | 3 | 30 | 8 | — | A | 25/32 | 175 | 120 |
| 125 | 117 | 400 | 746 | 856 | 145 | 310 | 250 | 210 | 176 | 190 | 40 | 3 | 33 | 8 | 300 | A | 25/32 | 220 | 164 |
| 150 | 139 | 450 | 921 | 1000 | 175 | 350 | 290 | - | 204 | 220 | 44 | 3 | 33 | 12 | 340 | B | 25/32 | 308 | 261 |
| 200 | 191 | 550 | 1090 | 1120 | 225 | 430 | 360 | - | 260 | 275 | 52 | 3 | 36 | 12 | 380 | B | 25/32 | 481 | 434 |
| 250 | 241 | 650 | 1335 | 1370 | 275 | 500 | 430 | - | 313 | 325 | 60 | 3 | 40 | 12 | 420 | B | 52/80 | 785 | 689 |
| 300 | 284 | 750 | 1514 | 1600 | 330 | 585 | 500 | - | 364 | 375 | 68 | 4 | 42 | 16 | 460 | B | 50/80 | 1097 | 1000 |
