Kohút, použitie:
- slúžia k striedavému uzatváraniu toku kvapalín, pretekajúcich potrubím priamym smerom z obidvoch strán odbočky alebo naopak, z odbočky do jednej, alebo druhej vetvy priameho potrubia,
- je určený pre neagresívne kvapaliny, paru, plyny,
- je určený pre látky nebezpečné a zdraviu škodlivé,
- použitia kohúta pre iné kvapaliny, alebo podmienky je nutné konzultovať s dodávateľom,
- najvyšší dovolený pracovný pretlak 1,00 MPa a najvyššia pracovná teplota 120°C.
Kohút, pripojenie:
- prírubové hrdlá sú pre PN 10 podľa STN 13 1202
- v prípade ak majú hrubú tesniacu lištu podľa STN 13 1061.
Kohút, materiál:
- K 30 318 (418) – 610 – teleso aj kužeľ je zo sivej liatiny podľa 42 2420,
- K 30 318 (418) – 710 – teleso aj kužeľ je z bronzu.
Technický popis kohúta
- pri kohútoch s priechodom L nie je možný priamy prietok potrubím,
- pri kohútoch s priechodom T je možný priamy prietok potrubím,
- pri T aj prietok, ktorý vznikne prepojením obidvoch vetiev priameho potrubia s odbočkou,
- teleso kohúta je odliatok,
- uzatvárací kužeľ je utesnený v telese upchávkou, ktorá ho pri doťahovaní zatláča do telesa,
- proti nadvihnutiu a na presné nastavenie sú tieto kohúty zabezpečené odtlačovacou skrutkou,
- uzatvárací kužeľ je proti uvoľneniu v telese kohúta poistený podložkou a skrutkou,
- kužeľ má na vrhu štvorhran pre ovládanie kohútovým kľúčom podľa STN 23 0640,
- na čelnej ploche štvorhranu je uhlopriečne rýha v tvare L alebo T, udávajúce smer priechodu,
- prietok kohútom sa uzatvára, alebo otvára otočením kužeľa o 45°,
- kohúty je možné namontovať v ľubovoľnej polohe

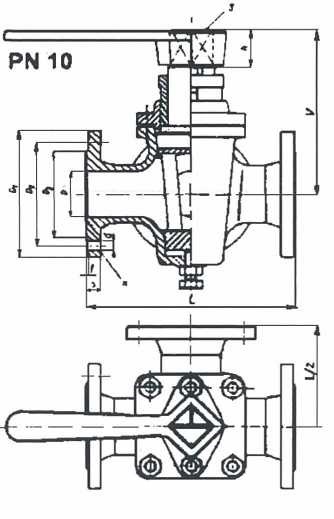

Rozmery kohúta
Dn | D | L | V | D1 | D2 | DЗ | f | a | d | n | s | h | ξ | kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
65 | 70 | 290 | 193 | 185 | 145 | 122 | 3 | 20 | 18 | 4 | 46 | 26 | 0.88 | 30 |
80 | 80 | 310 | 208 | 200 | 160 | 138 | 3 | 22 | 18 | 4 | 46 | 26 | 0.82 | 45 |
100 | 100 | 350 | 249 | 220 | 180 | 158 | 3 | 22 | 18 | 8 | 60 | 34 | 0.75 | 55 |
