Kohút, použitie:
- slúži k uzatváraniu toku kvapalín, pretekajúcich potrubím,
- je určený pre vodu, neagresívne kvapaliny, paru, plyny.
- použitia kohúta pre iné kvapaliny, alebo podmienky je nutné konzultovať s dodávateľom,
- najvyšší dovolený pracovný pretlak 1,00 MPa a najvyššia pracovná teplota 120°C.
Kohút, pripojenie:
- prírubové hrdlá sú pre PN 10 podľa STN 13 1202
- v prípade ak majú hrubú tesniacu lištu podľa STN 13 1061.
Kohút, materiál:
- K 10 118 – 610 – teleso aj kužeľ podľa 42 2420,
- K 10 118 – 610 – teleso 42 2420, kužeľ z mosadze,
- K 10 118 – 710 – teleso aj kužeľ z bronzu.
Technický popis kohúta
- teleso kohúta je odliatok,
- uzatvárací kužeľ je proti uvoľneniu v telese kohúta poistený podložkou a skrutkou,
- kužeľ má na vrhu štvorhran pre ovládanie kohútovým kľúčom podľa STN 23 0640,
- na čelnej ploche štvorhrami je uhlopriečna rýha, udávajúca smer priechodu,
- prietok kohútom sa uzatvára, alebo otvára otočením kužeľa o 90°,
- kohúty je možné namontovať v ľubovoľnej polohe.

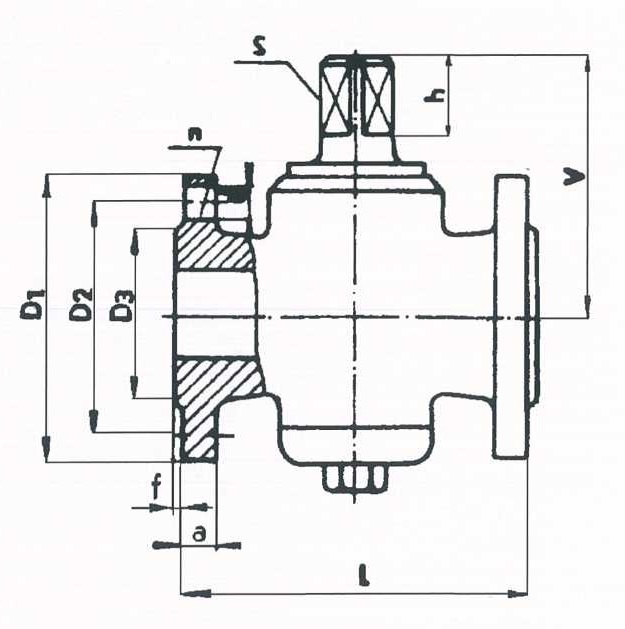

Rozmery kohúta
| DN | L | V | D1 | D2 | DЗ | f | a | d | n | S | h | ξ | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 85 | 55 | 90 | 60 | 40 | 2 | 14 | 14 | 4 | 12 | 12 | 1 | 1.5 |
| 15 | 85 | 55 | 90 | 60 | 40 | 2 | 14 | 14 | 4 | 12 | 12 | 0.95 | 1.7 |
| 20 | 100 | 70 | 105 | 75 | 58 | 2 | 16 | 14 | 4 | 19 | 15 | 0.92 | 2.3 |
| 25 | 110 | 70 | 115 | 85 | 68 | 2 | 16 | 14 | 4 | 19 | 15 | 0.9 | 3 |
| 32 | 130 | 85 | 140 | 100 | 78 | 2 | 16 | 18 | 4 | 24 | 17 | 0.8 | 4.5 |
| 40 | 150 | 90 | 150 | 110 | 88 | 3 | 18 | 18 | 4 | 24 | 17 | 0.75 | 6.5 |
| 50 | 180 | 105 | 165 | 125 | 102 | 3 | 20 | 18 | 4 | 36 | 21 | 0.72 | 9 |
