Uzatváracia klapka medziprírubová oceľová

L 32.1 102-516, L 32.1 103-516 (označenie klapky s elektrickým pohonom)

Použitie klapky:

  • ako uzatvárací orgán pre vodu, morskú vodu, oleje a iné neagresívne kvapaliny,
  • pracovno tlaky a teploty

1,60 МРa pre teploty do 120°С

1,25 МРa pre teploty do 200°С

Materiál klapky:

  • teleso a tanier : uhlíková oceľ – 42 2643,
  • sedlo : nerezová oceľ (tr. 17)
  • čap : nerezová oceľ (tr. 17)
  • tesnenie do 120 °С – N BR
  • tesnenie do 200 °С – VITON

Technický popis klapky

Tanier klapky je v telese exentricky uchytený na čapoch. Čapy sa otáčajú v klzných ložiskách a sú utesnené „O“ krúžkami. Na tesniace sedlo z nerezovej ocele uchytené v telese dosadá pri zatváraní gumenný tesniaci krúžok upevnený na tanieri prítlačným kruhom.

Montáž a ovládanie klapky

  • montuje sa do vodorovného aj do zvislého potrubia,
  • os elektromotora musí byť vo vodorovnej polohe,
  • klapka sa ovláda viac-otáčkovým servomotorom cez slimákovú prevodovku,
  • do DN 400 a tlaku PN 10 je možné ovládať aj jedno-otáčkovým servomotorom,
  • typ servomotora určí dodávateľ,
  • ovládanie je možné aj ručným kolesom cez slimákovú prevodovku

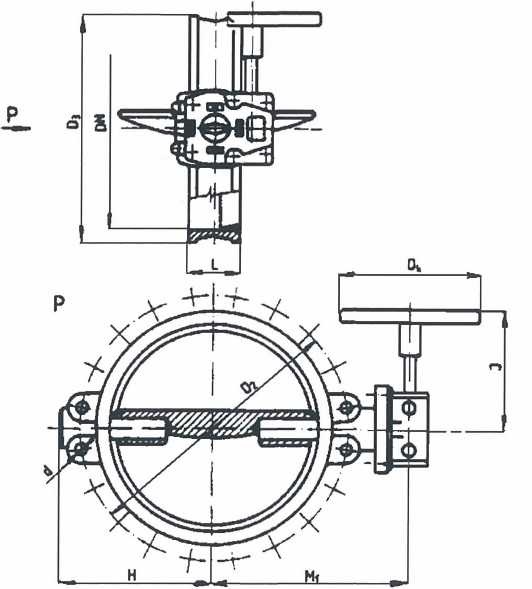

Rozmery klapky

DNLD2dHH1JDkkg
20089295268---16524718320028
250114355320---20028122330035
300114410370---22531122330052
350127470430---26335038045774
400140525482---30039442945799
500127650585М 30370465481457145
600154770685М 33420540546610243
700165840800М 33470691443457335
800190950905М 36x3545756443457477
100021611701110М 39x3675785568457792
120025413901330М 45x37909186606101230
