Spätná klapka na odpad, z oceľoliatiny

L 10 117 – 5100 a L 10 117 – 2100

Spätná klapka na odpad, použitie

  • je samočinný orgán zamedzujúci spätnému prúdeniu pracovného média,
  • je určená pre neagresívne kvapaliny do 550 °С.
  • 10,00 MPa pre teploty do 200°C
  • 7,73 MPa pre teploty do 300°C
  • 5,88 MPa pre teploty do 400°C
  • 7,77 MPa pre teploty do 500°C
  • 3,42 MPa pre teploty do 550°C

Pripojenie klapky:

  • rozmery prírub a úpravy tesniacich plôch sú podľa STN 13 1060 a 13 1061,

Materiál klapky:

  • teleso, veko a tanier z oceľoliatiny:
  • pre teploty do 400°C z oceľoliatiny 42 2643,
  • pre teploty nad 400°C z oceľoliatiny 42 2744,
  • čap a tesniace plochy sú z nerezovej ocele.

Technický popis klapky

  • prietok telesa klapky je zúžený,
  • v prípade potreby tesnosti sa do potrubia montuje aj uzatvárací orgán.

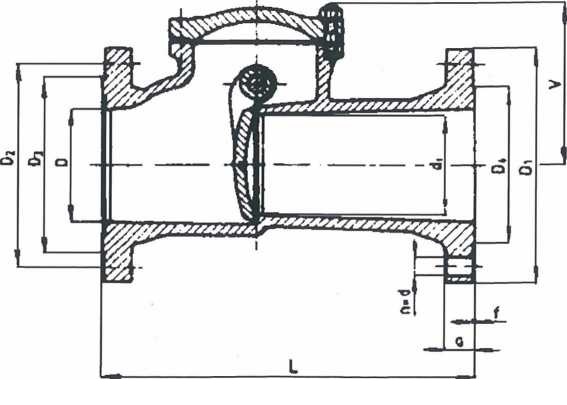

Rozmery klapky

DNDd1LVD1D2D5D6аfndkg
4038.53526097165125768526342316
5049403001021951458810028342722
65666034016522017011012030382733
80787038017023018012113532382740
1001958543018526521015016036383056
12511710050019531025017619040383380
1501391255502453502902042204431233120
2002911706502754303602602755231236200
2502412157753405004303133256031240332
3002842709003755855003643756841642507
