Spätná klapka na vodu

z uhlíkovej ocele, L 10 117 – 516 (základné prevedenie) a L 11 117 – 516 (s pákou a závažím)

Použitie klapky:

  • je samočinný orgán zamedzujúci spätnému prúdeniu pracovného média,
  • je určená pre vodu, vodnú paru, plyny  a iné neagresívne kvapaliny.

Pre tlaky do PN 16 a teploty do 400°C podľa STN 13 0010.

1,60 МРa pre teploty do 200°С

1,24 МРa pre teploty do 300°С

0,94 МРa pre teploty do 400°С

Pripojenie klapky:

  • klapka nie je uzatváracou armatúrou, preto v prípade požiadavky na tesnosť je potrebné do potrubia montovať ďalšiu uzatváraciu armatúru,
  • rozmery prírub a úpravy tesniacich plôch sú podľa STN 13 1060 a 13 1061,
  • klapku je možné umiestniť do vodorovného potrubia vekom hore,
  • klapku je možné umiestniť do zvislého potrubia s otvorením taniera smerom hore.

Materiál klapky:

  • teleso, veko a tanier – uhlíkové oceľ na odliatky podľa 42 2643.1,
  • čapy klapky – nerezová oceľ 17 027.6,
  • tesniace plochy sú navarované nerezovou elektródou.

Technický popis klapky

  • L 10 117 – 516 – základné prevedenie pre DN 40 až 600
  • L 11 117 – 516 – s pákou a závažím pre DN 400 až 600

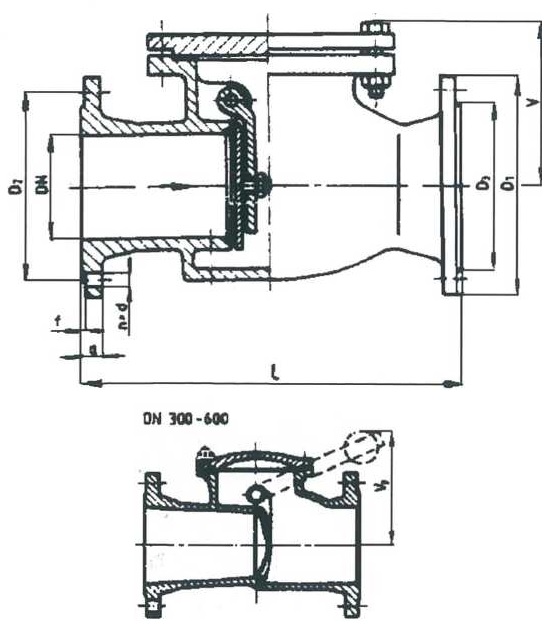

Rozmery klapky

DNLVD1D2dfаnVpkg
4020010514511088183184---12
50230110160125102183184---15
65290140180145122183184---20
80310145195160138183204---24
100350160215180158183208---35
125400180245210188183228---48
150460195280240212233228---62
2005002453352952682332412---103
2506002854053553202732612---164
3007003374604103782742812310210
3508003855204704382743016345295
400900435580525490343216380400
50011005007106506103343620430540
600130078584077072036540207101050
