Armatúry

Guľový kohút, s pneumatickým pohonom

so sivej liatiny pre PN 16 – K 85 114 – 616

Kohút, použitie:

  • používa sa ako uzatvárací alebo vypúšťací orgán, ako regulačný orgán je nevhodný,
  • pre neagresívne kvapaliny, vodu, vzduch, plyny, paru, minerálne oleje, pohonné hmoty.
  • použitie pre tlaky PN 16 a teploty podľa diagramu.

Guľový kohút, pripojenie:

  • rozmery a úprava tesniacich plôch sú podľa STN 13 1060 a 13 1061,
  • stavebné dĺžky sú podľa STN 13 3046.

Guľový kohút, materiál:

  • teleso a príruba sú zo sivej liatiny,
  • guľa a čap je z nerezovej ocele na odliatky,
  • sedlá a upchávka čapu sú z teflonu.

Technický popis kohúta

  • je ovládaný pneumatickým pohonom, uchyteným na armatúre,
  • pre ovládanie pnematického pohonu sa používa vzduch s tlakom 0,6 MPa,
  • koncové polohy signalizujú spínače umiestnené na pohone,
  • pri prerušení dodávky vzduchu sa kohút ovláda ručne.

Guľový kohút pneumatický

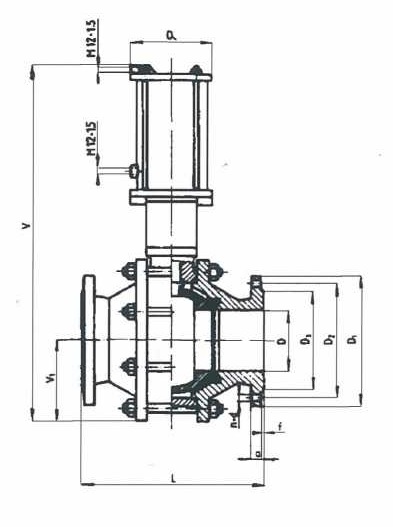

Rozmery kohúta

DNLVV1D1D2D4afdnkg
40170465801501108811518318419
501804658016512510211520318420
6520052010018514512214020318428
8021054011020016013814022318834
10023062013322018015818024318859
12532565015525021018818026318872
150350700175285240212180263228105
